Каталог запасных частей к технике: Камский автозавод 65115. Клапан редукционный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

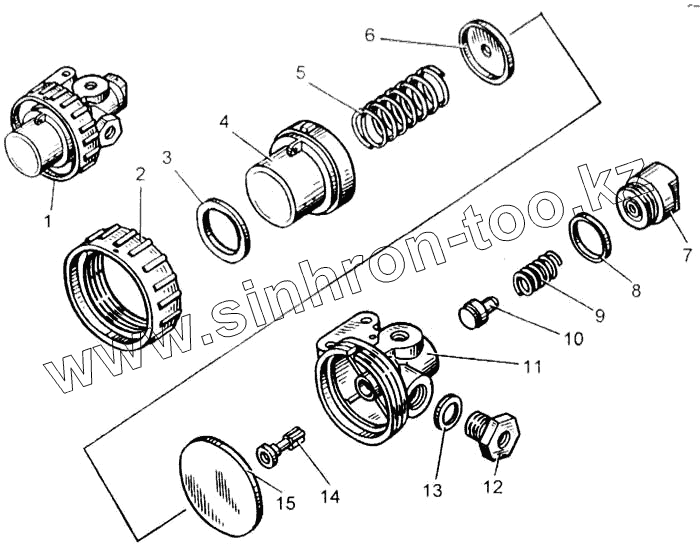

Позиция на иллюстрации	Заводской номер детали		Название детали
1	15.1772100		Клапан редукционный управления механизмом в сборе
2	15.1772116		Гайка накидная корпуса
3	870620		Шайба плоская регулировочная
4	15.1772118		Крышка корпуса
5	15.1772126		Пружина уравновешивающая
6	15.1772127		Шайба уравновешивающей пружины
7	15.1772122		Корпус пружины впускного клапана
8	1/02795/60		Прокладка прямоугольного сечения 22х28х1
9	15.1772124		Пружина впускного клапана
10	15.1772050		Клапан впускной в сборе
11	15.1772112		Корпус редукционного клапана
12	15.1772380		Ввертыш
13	1/02800/60		Прокладка уплотнительная 14х20х1,5
14	15.1772123		Шток впускного клапана
15	15.1772125		Диафрагма редукционного клапана

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
