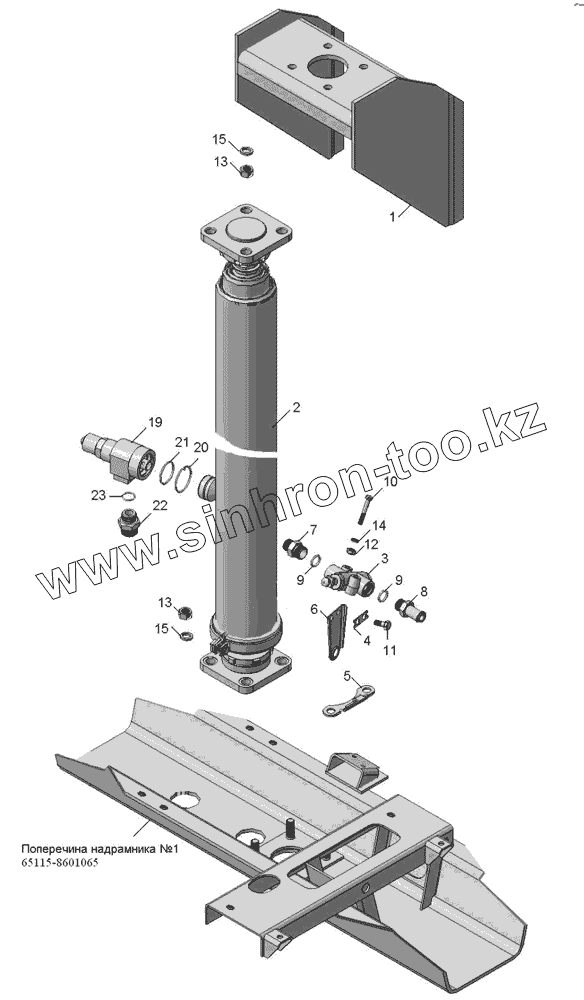

Каталог запасных частей к технике: Камский автозавод 65111. Установка гидроцилиндра
65115-8601065
1
2
3
5
6
7
8
9
9
10
11
12
15
15
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65115-8601065 | 65115-8601065 | Поперечина № 1 | |
| 1 | 65111-8504130СБ | Кронштейн гидроцилиндра | |
| 2 | 65111-8603010СБ | Гидроцилиндр | |
| 3 | 5511-8614010-10СБ | Клапан ограничительный | |
| 5 | 5511-8600030 | Пластина стопорная | |
| 6 | 5511-8600031 | Ограничитель | |
| 7 | 5511-8600034 | Кулиса | |
| 8 | 5511-8607033 | Штуцер | |
| 9 | 5511-8607048 | Штуцер | |
| 10 | 021-025-25-2-2 ГОСТ 9833-73 | Кольцо 021-025-25-2-2 ГОСТ 9833-73 | |
| 11 | 1/60442/21 | Болт М8-6gх50 | |
| 12 | 1/59730/21 | Болт М10х1,25-6gх16 | |
| 15 | 1/61008/11 | Гайка М8х1,25-6Н | |
| 16 | 1/21641/11 | Гайка М16х1,5-6Н | |
| 17 | 1/05166/70 | Шайба 8 пружинная | |
| 18 | 1/05172/71 | Шайба пружинная 16 | |
| 19 | 6520-8603200-02СБ | Замедлитель | |
| 20 | ОГК67-02.002 | Штифт | |
| 21 | 045-050-30-2-2 | Кольцо ГОСТ 9833-73 | |
| 22 | 65111-8609101 | Штуцер | |
| 23 | 024-028-25-2-2 | Кольцо ГОСТ 9833-73 |
