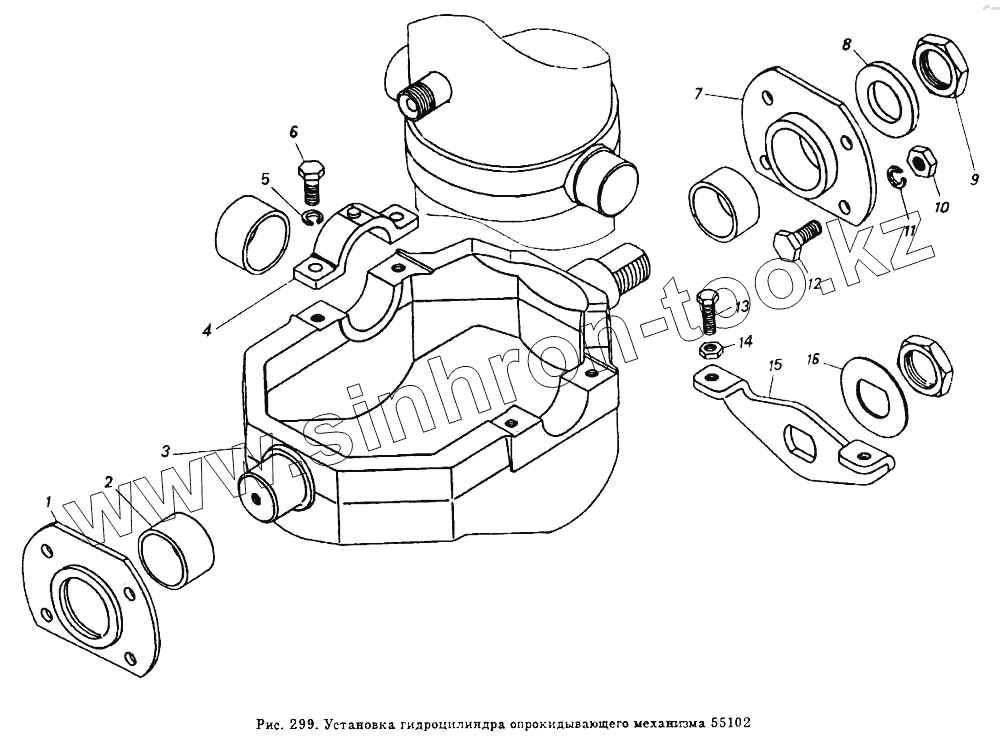

Каталог запасных частей к технике: Камский автозавод 5511. Установка гидроцилиндра опрокидывающего механизма

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
55102-8603087-01	55102-8603087-01		Втулка
55102.8603072	55102.8603072		Втулка
55102-8503073	55102-8503073		Опора рамки задняя
55102-8603071	55102-8603071		Втулка
1	55102-8603075		Фланец опоры
2	55102-8603087		Втулка
3	55102-8603082-01		Рамка гидроцилиндра
4	55102-8603095		Крышка
5	1/05170/70		Шайба 12 пружинная
6	1/55404/21		Болт М12х1,25-6gх30
7	55102-8603075		Фланец опоры
8	55102-8603083		Шайба
9	55102-8603084		Гайка
10	1/21640/11		Гайка М14х1,5-6Н
11	1/05171/70		Шайба 14 пружинная
12	1/14223/21		Болт М14х1,5.6g
13	4502-8614027-10		Болт М10х1,25-6g
14	1/21647/11		Гайка М10х1,25-6Н
15	55102-8614024		Толкатель
16	55102-8603085		Шайба стопорная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
