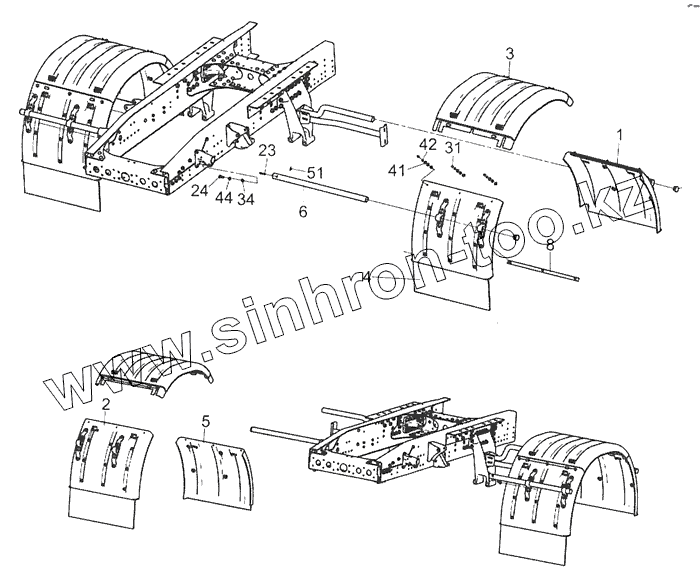

Каталог запасных частей к технике: Камский автозавод 5490. 5490-8404003-20 Установка задних крыльев

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
8
23
24
31
34
41
42
44
51
Позиция на иллюстрации Заводской номер детали Название детали
5490-8404003-20 5490-8404003-20 Установка задних крыльев
1 5490-8404006-20 Крыло заднее №1 правое
2 5490-8404007-20 Крыло заднее №1 левое
3 5460-8404009-50 Крыло заднее верхнее
4 5490-8404010-20 Крыло заднее №2 правое
5 5490-8404011-20 Крыло заднее №2 левое
6 5490-8404140-20 Кронштейн крыла задний
8 5460-8404321-50 Пластина крепления крыла
20 65117-8410045 Заглушка
23 260048 Палец
24 1/55407/21 Болт М12х1,25-6gх45
31 1/61096/11 Гайка глухая
34 1/61015/11 Гайка М12х1,25-6Н
41 1/26467/01 Шайба плоская 8х20
42 1/05166/77 Шайба 8 пружинная
44 1/05170/77 Шайба 12 пружинная
51 1/07964/01 Шплинт разводной 3х20
