Каталог запасных частей к технике: Камский автозавод 5410. Крепление котла подогревателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

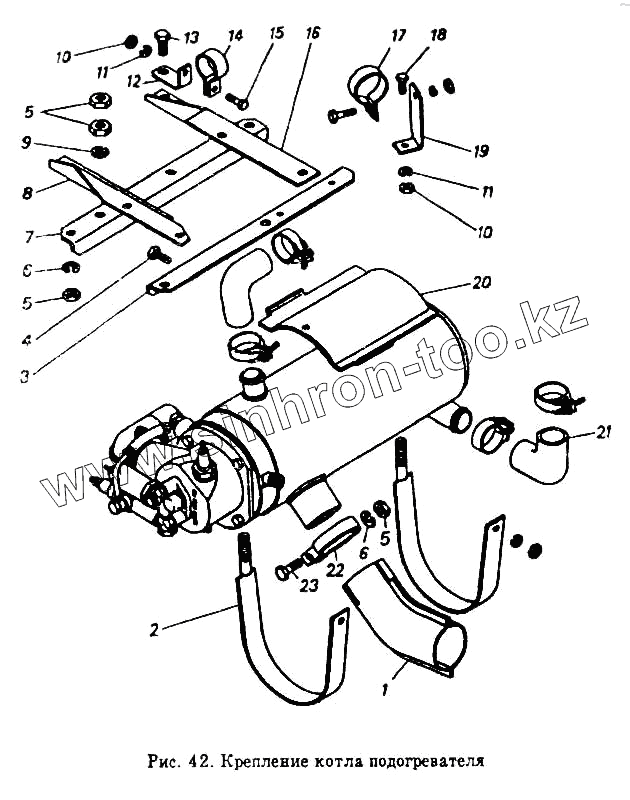

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5320-1015306		Патрубок в сборе
2	5320-1015022		Лента в сборе
3	5320-1015069		Угольник левый
4	1/60434/21		Болт М8-6gх20
5	1/21647/11		Гайка М10х1,25-6Н
6	1/05168/77		Шайба 10 пружинная
7	5320-1015068		Угольник правый
8	5320-1015072		Кронштейн передний
9	1/26386/01		Шайба плоская 10,6х18х2
10	1/61008/11		Гайка М8х1,25-6Н
11	1/05166/77		Шайба 8 пружинная
12	5320-1015092		Кронштейн
13	1/59707/21		Болт М10х1,25-6gх25
14	864408		Хомут 37
15	1/60438/21		Болт М8-6gх30
16	5320-1015074		Кронштейн задний
17	864413		Хомут 45
18	1/60436/21		Болт М8-6gх25
19	5320-1015198		Кронштейн правый
20	5320-1015115		Опора котла
21	5320-1311049		Рукав
22	864404		Хомут 63,5
23	1/59709/21		Болт М10х1,25-6gх35

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
