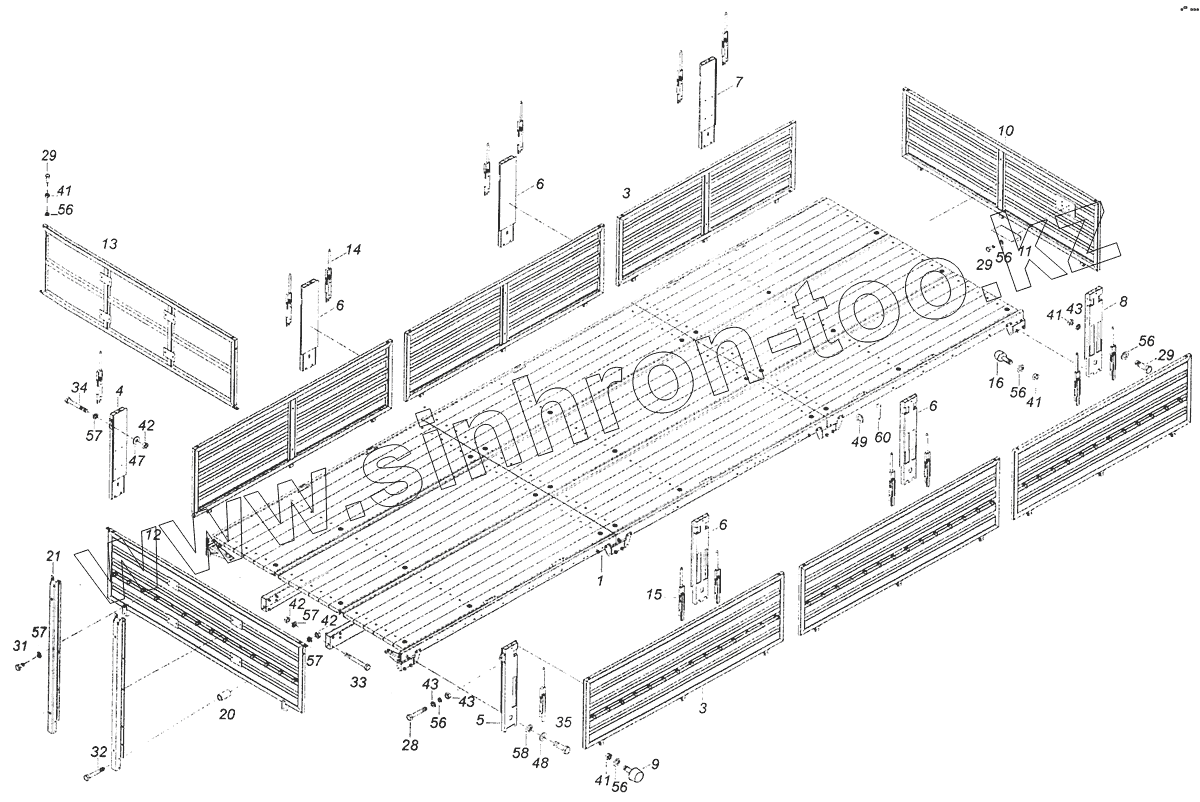

Каталог запасных частей к технике: Камский автозавод 5308 (Евро 3). 5308-8500010-20 Платформа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
20
21
28
29
29
29
31
32
33
34
35
41
41
41
41
42
42
42
43
43
43
47
48
49
56
56
56
56
56
56
57
57
57
57
58
60
Позиция на иллюстрации Заводской номер детали Название детали
1 5308-8501010-20 Основание платформы
3 65117-8502110-73 Борт боковой №2
4 53215-8502040-73 Стойка передняя правая
5 53215-8502041-73 Стойка передняя левая
6 53215-8502060-73 Стойка средняя
7 53215-8502070-73 Стойка задняя правая
8 53215-8502071-73 Стойка задняя левая
9 53215-8502090-70 Буфер ограничительный
10 53215-8503010-73 Борт задний
11 6350-8503040-70 Подножка
12 5308-8504010-70 Борт передний
13 5308-8504140-70 Надставка переднего борта
14 53215-8505023-73 Запор бортов правый
15 53215-8505029-73 Запор бортов левый
16 5320-5001106 Буфер рессоры задней подвески кабины в сборе
20 53215-8504030-70 Втулка усилителя переднего борта
21 53215-8504031-70 Усилитель переднего борта
28 210385 Болт М8-6gх50 ОСТ 37.001.106-75
29 1/60434/21 Болт М8-6gх20
31 1/59705/21 Болт М10х1,25-6gх20
32 1/13437/21 Болт М10х1,25-6gх65
33 1/59716/21 Болт М10х1,25-6gх90
34 853066 Болт М10х1,25-6gх75
35 1/14083/21 Болт М14х1,5-6gх35
41 1/61008/11 Гайка М8х1,25-6Н
42 1/21647/11 Гайка М10х1,25-6Н
43 1/05196/01 Шайба плоская 8х17
47 1/26468/01 Шайба плоская 10,2х25х2
48 1/05201/01 Шайба плоская 14,8х26х3
49 1/05202/01 Шайба плоская 16,8х28х3
56 1/05166/77 Шайба 8 пружинная
57 1/05168/77 Шайба 10 пружинная
58 1/05171/77 Шайба 14 пружинная
60 1/07346/01 Шплинт разводной 3х30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
