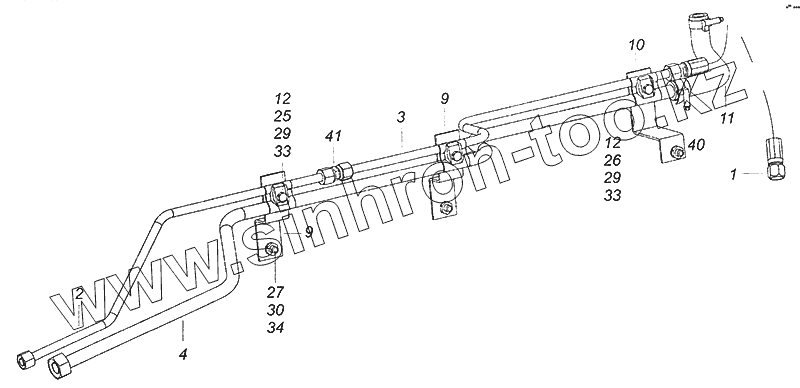

Каталог запасных частей к технике: Камский автозавод 5308 (Евро 3). 5308-3400018-10 Установка трубопроводов

Тип техники

Марка

Модель

Схема

1

2

3

4

9

9

10

11

12

12

25

26

27

29

29

30

33

33

34

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65115-3408020-60		Гидрошланг высокого давления
2	5308-3408054-10		Труба высокого давления
3	4308-3408056-61		Труба высокого давления
4	5308-3408124-10		Труба низкого давления
9	6350-3408017-10		Кронштейн
10	4308-3408017-61		Кронштейн
11	5320-3408137		Шланг низкого давления передний
12	5320-3408163		Планка крепления труб насоса
25	1/60438/21		Болт М8-6gх30
26	1/60439/21		Болт М8-6gх35
27	1/59707/21		Болт М10х1,25-6gх25
29	1/61023/11		Гайка М8-6Н низкая
30	1/07910/11		Гайка М10х1,25-6Н
33	1/05166/77		Шайба 8 пружинная
34	1/05168/77		Шайба 10 пружинная
40	45104998010890		Хомут ТОRRО20-32/12-С7W1
41	45104340003490		Штуцер QB12-L

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
