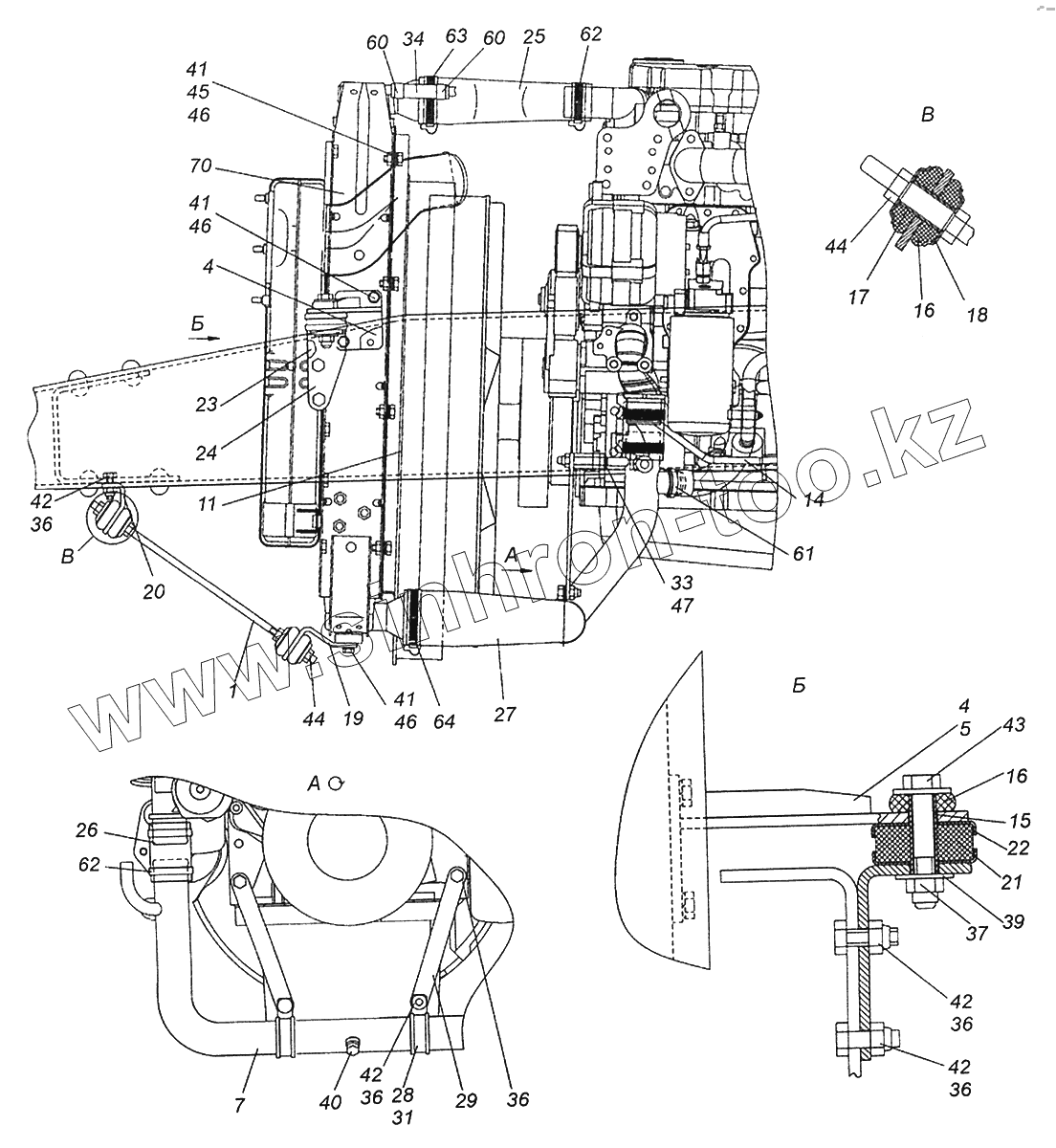

Каталог запасных частей к технике: Камский автозавод 5308 (Евро 3). 5308-1300023 Установка радиатора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
4
5
7
11
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
28
29
31
33
34
36
36
36
36
36
37
39
40
41
41
41
42
42
42
42
43
44
44
45
46
46
46
47
60
60
61
62
62
63
64
70
Позиция на иллюстрации Заводской номер детали Название детали
1 4308-1302034 Тяга крепления радиатора
4 4308-1302078-51 Кронштейн крепления радиатора правый
5 4308-1302079-51 Кронштейн крепления радиатора левый
7 43255-1303028 Труба отводящая
11 43085-1309010-20 Кожух вентилятора
14 7405.1013292-01 Рукав
15 6520-1302031 Втулка распорная
16 5320-1302037 Подушка крепления радиатора
17 65115-1302037 Втулка распорная тяги
18 5320-1302038 Чашка буфера тяги
19 4308-1302047-20 Кронштейн тяги радиатора задний
20 4308-1302048-20 Кронштейн тяги радиатора передний
21 5320-1302060 Подушка подвески радиатора
22 5320-1302062 Чашка подвески радиатора
23 5308-1302178 Кронштейн подвески радиатора правый
24 5308-1302179 Кронштейн подвески радиатора левый
25 54115-1303010-29 Рукав
26 54115-1303027-29 Рукав
27 4308-1303027-50О Рукав
27 45104130000690 Рукав
28 6560-1303076 Хомут
29 54115-1303077-29 Кронштейн трубы отводящей нижней
31 5297-1303079 Прокладка хомута
33 54115-1303179-29 Стойка
34 5320-1311063-02 Рукав
36 251646 Гайка М10х1,25-6Н ОСТ 37.001.197-75
37 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97
39 252045 Шайба плоская 12х34 ОСТ 37.001.144-96
40 262542 Пробка КГ1/4"
41 1/60432/21 Болт М8-6gх16
42 1/13069/21 Болт М10х1,25-6gх30
43 1/55412/31 Болт М12х1,25-6gх70
44 1/21647/11 Гайка М10х1,25-6Н
45 1/05196/01 Шайба плоская 8х17
46 1/05166/73 Шайба 8 пружинная
47 1/05170/73 Шайба 12 пружинная
60 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1
61 45104998011290 Хомут TORRO 30-45/12-C7W1
62 45104998011093 Хомут с Т-образным Болт ом 300200225
63 45104998010593 Хомут
64 45104998010693 Хомут с Т-образным Болт ом 300200300
70 45104130101011 Радиатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
