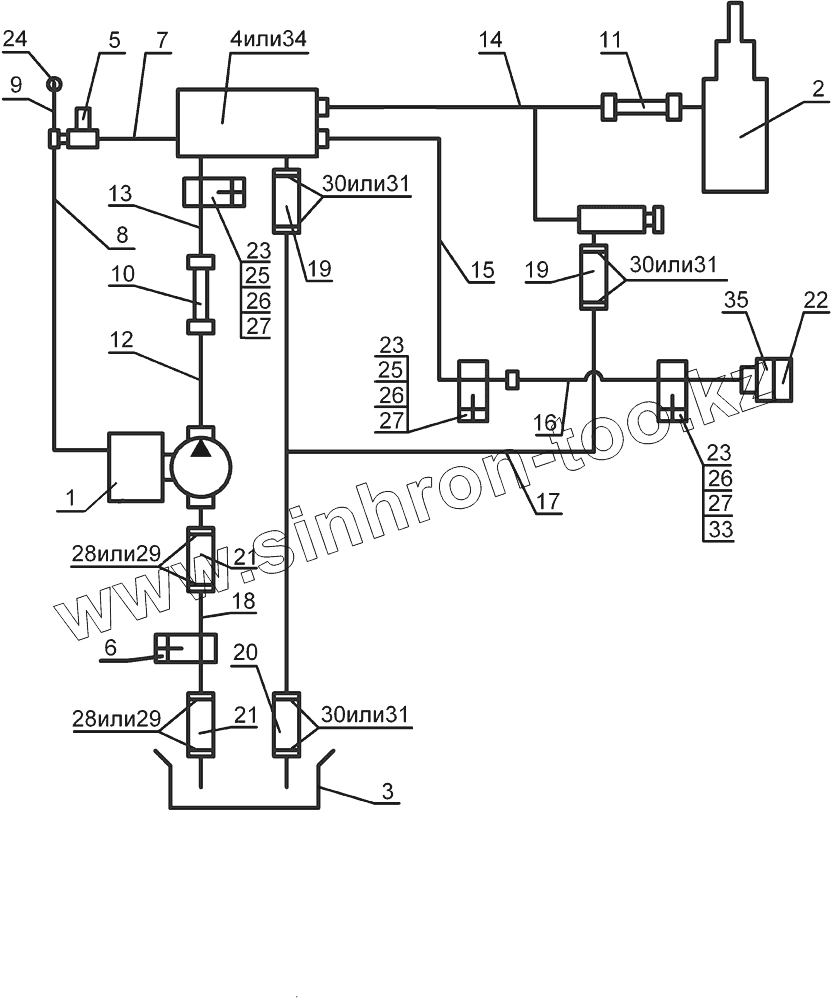

Каталог запасных частей к технике: Камский автозавод 45143. 45143-8600003 СПГ Опрокидывающее устройство
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
23
23
24
25
25
26
26
26
27
27
27
28
28
29
29
30
30
30
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 45143-4202001 | Установка коробки отбора мощности с насосом | |
| 2 | 45143-8603001 | Установка гидроцилиндра | |
| 3 | 45143-8608001 | Установка бака масляного | |
| 4 | 55102-8607001-20 | Установка блока управления | |
| 5 | 55102-8606012-10 | Установка электроклапана | |
| 6 | 55102-8609220-10 | Установка кронштейна 55102-8609230-10 | |
| 7 | 55102-8606020 | Трубка подвода воздуха в сборе | |
| 8 | 55102-8606025 | Трубка подвода воздуха в сборе | |
| 9 | 55102-8606030 | Трубка подвода воздуха в сборе | |
| 10 | 5511-8609090-01 | Рукав высокого давления в сборе | |
| 11 | 55102-8609090 | Рукав высокого давления в сборе | |
| 12 | 55111-8609135 | Труба высокого давления | |
| 13 | 55102-8609135-10 | Труба высокого давления в сборе | |
| 14 | 45143-8609170 | Труба высокого давления | |
| 15 | 45143-8609141 | Труба высокого давления | |
| 16 | 55102-8609143 | Трубка высокого давления в сборе | |
| 17 | 45143-8609152 | Труба низкого давления | |
| 18 | 55102-8609130-20 | Труба низкого давления | |
| 19 | 5511-8609116 | Рукав | |
| 20 | 5511-8609117 | Рукав | |
| 21 | 5511-8609119 | Рукав | |
| 22 | 18.8609260 | Заглушка | |
| 23 | 18.8609228 | Скоба | |
| 24 | 864919 | Тройник проходной | |
| 25 | 1/59707/21 | Болт М10х1,25-6gх25 | |
| 26 | 1/21647/11 | Гайка М10х1,25-6Н | |
| 27 | 1/05168/70 | Шайба 10 пружинная | |
| 28 | СБИТ 305419.004-20 | Хомут стяжной (35-50)х13 СБИТ 305419.003ТУ | |
| 29 | TORRO 32-50/12-C7W1 | Хомут с червячной резьбой | |
| 30 | СБИТ 305419.003-21 | Хомут стяжной (20-35)х9 СБИТ 305419.003ТУ | |
| 31 | TORRO 25-40/12-C7W1 | Хомут с червячной резьбой DIN 3017 | |
| 32 | Н.036.57.100 | Корпус запорного устройства левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
