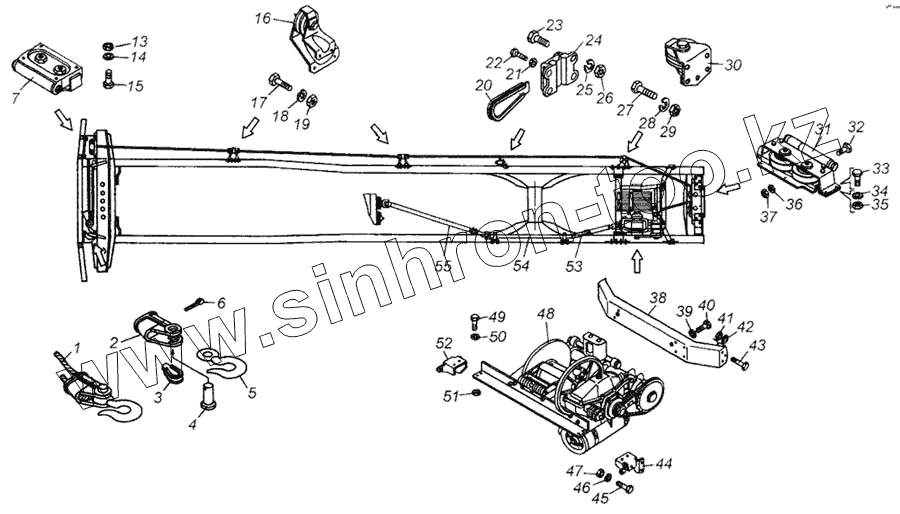

Каталог запасных частей к технике: Камский автозавод 4326. Установка лебедки
1
2
3
4
5
6
7
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4310-4504015 | Трос лебедки | |
| 2 | 4310-4504020 | Коуш | |
| 3 | 4310-4504022 | Клин | |
| 4 | 4310-4504037 | Палец | |
| 5 | 4310-4504035 | Крюк | |
| 6 | 1/07985/01 | Шплинт 5,7х50 | |
| 7 | 4310-4501248 | Ролики троса лебедки в сборе | |
| 13 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 14 | 1/05170/77 | Шайба 12 пружинная | |
| 15 | 1/55405/21 | Болт М12х1,25-6gх35 | |
| 16 | 4310-4501294 | Ролик опорный троса в сборе | |
| 17 | 1/55405/21 | Болт М12х1,25-6gх35 | |
| 18 | 1/05170/77 | Шайба 12 пружинная | |
| 19 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 20 | 4310-4504026 | Клин | |
| 21 | 1/21647/21 | Гайка М10х1,25-6Н | |
| 22 | 1/59709/21 | Болт М10х1,25-6gх35 | |
| 23 | 1/13905/21 | Болт М16х1,25-6gх40 | |
| 24 | 4310-4504025 | Кронштейн | |
| 25 | 1/05172/77 | Шайба 16 пружинная | |
| 26 | 1/21641/21 | Гайка М16х1,5-6Н | |
| 27 | 1/55405/21 | Болт М12х1,25-6gх35 | |
| 28 | 1/05171/77 | Шайба 14 пружинная | |
| 29 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 30 | 4310-4501344 | Ролик опорный в сборе | |
| 31 | 4310-4501280 | Ролики направляющие троса лебедки в сборе | |
| 32 | 1/13762/21 | Болт М16х1,5-6gх35 | |
| 33 | 1/59841/21 | Болт | |
| 34 | 1/05173/77 | Шайба пружинная | |
| 35 | 1/21642/11 | Гайка | |
| 36 | 1/05172/77 | Шайба 16 пружинная | |
| 37 | 1/21641/21 | Гайка М16х1,5-6Н | |
| 38 | 4310-4501214 | Поперечина | |
| 39 | 1/05170/77 | Шайба 12 пружинная | |
| 40 | 1/55405/21 | Болт М12х1,25-6gх35 | |
| 41 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 42 | 1/05170/77 | Шайба 12 пружинная | |
| 43 | 1/55405/21 | Болт М12х1,25-6gх35 | |
| 44 | 4326-450127 | Кронштейн | |
| 45 | 1/55405/21 | Болт М12х1,25-6gх35 | |
| 46 | 1/05170/77 | Шайба 12 пружинная | |
| 47 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 48 | 4310-4501010 | Лебедка с редуктором, поперечиной и тросоукладчиком в сборе | |
| 49 | 1/55405/21 | Болт М12х1,25-6gх35 | |
| 50 | 1/05170/77 | Шайба 12 пружинная | |
| 51 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 52 | 4326-4501206 | Кронштейн | |
| 53 | 4326-4502110-01 | Вал карданный задний в сборе | |
| 54 | 4326-4502210 | Вал карданный промежуточный в сборе | |
| 55 | 4326-4502010 | Вал карданный передний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
