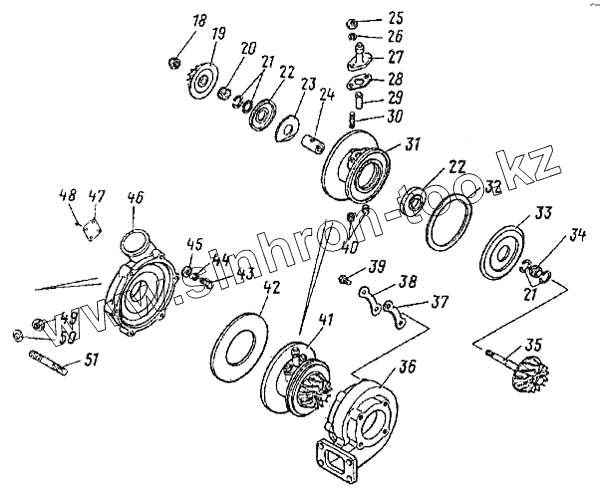

Каталог запасных частей к технике: Камский автозавод 4326. Турбокомпрессор ТКР-7Н, левый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
49
50
Позиция на иллюстрации Заводской номер детали Название детали
18 7403-1118120 Гайка крепления колеса компрессора
19 7403-1118110 Колесо компрессора
20 7403-1118084 Маслоотражатель
21 7403-1118106 Кольцо уплотнительное
22 7403.1118026 Крышка уплотнения
23 7403.1118028 Экран маслосбрасывающий
24 7403-1118030 Подшипник
25 1/61008/11 Гайка М8х1,25-6Н
26 1/05166/73 Шайба 8 пружинная
27 7403.1118040 Переходник
28 7403.1118042 Прокладка
29 7403.1118044 Фиксатор
30 1/35431/21 Шпилька М8х1,25-16х16
31 7403.1118024 Корпус подшипников
32 7403-1118178 Прокладка
33 7403.1118176 Экран
34 7403.1118083 Втулка кольцедержатель
35 7403.1118086 Колесо турбины с валом в
36 7403-1118154 Корпус турбины
37 7403-1118158 Планка
38 7403-1118159 Шайба замковая
39 1/60432/27 Болт
40 7403.1118029 Ввертыш
41 7403.1118018 Корпус подшипников с ротором
42 7403.1118149 Экран корпуса компрессора
43 1/60434/21 Болт М8-6gх20
44 1/05166/73 Шайба 8 пружинная
45 7403.1118160 Шайба упорная
46 7403-1118130 Корпус компрессора в сборе
49 1/21647/27 Гайка М10х1,25-6Н
50 870860 Шайба тарельчатая 10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
