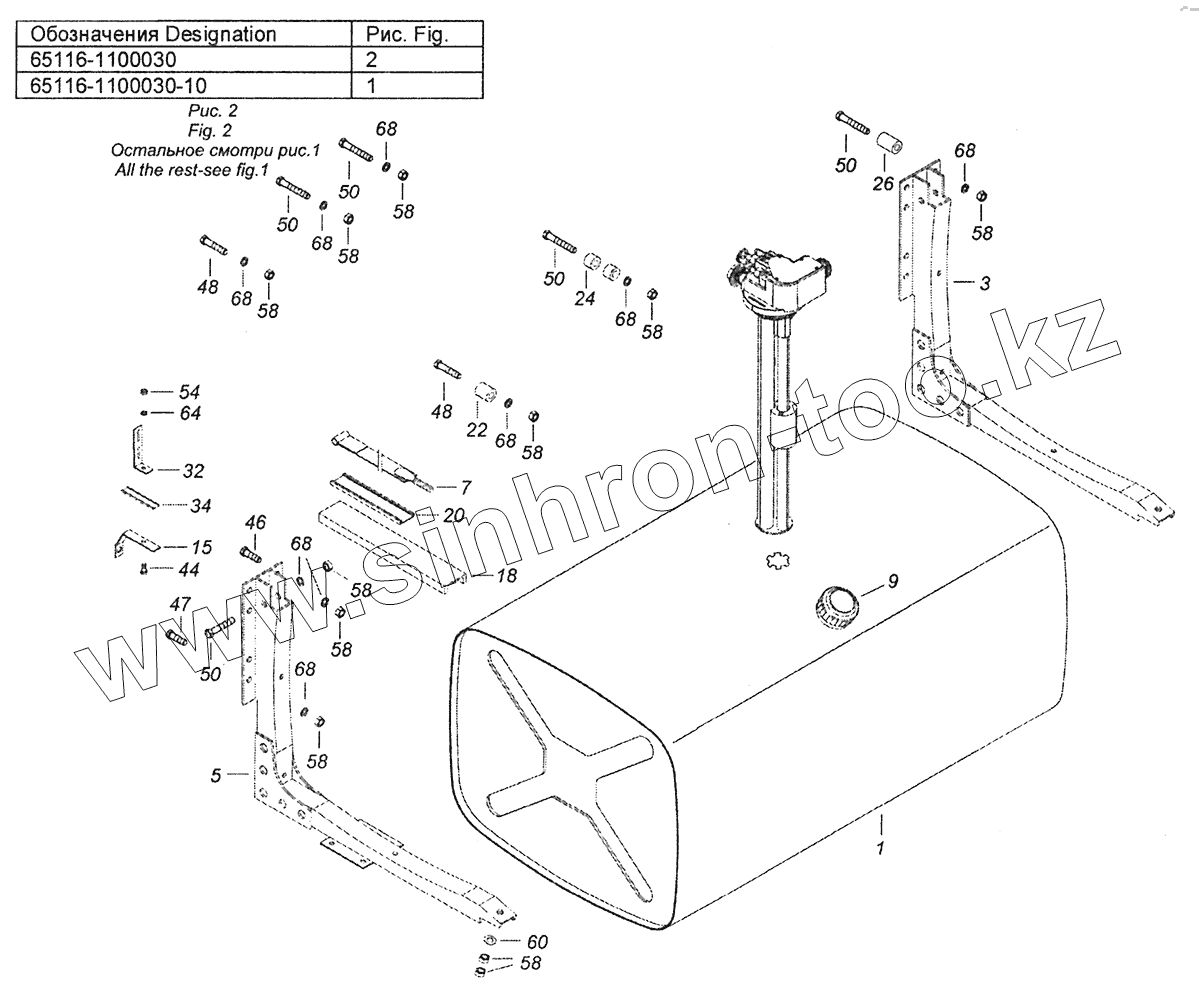

Каталог запасных частей к технике: Камский автозавод 43253 (Часть-1). 65116-1100030 Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
3
5
7
9
15
18
20
22
24
26
32
34
44
46
47
48
48
50
50
50
50
50
54
58
58
58
58
58
58
58
58
58
60
64
68
68
68
68
68
68
68
68
68
Позиция на иллюстрации Заводской номер детали Название детали
65116-1100030-10 65116-1100030-10 Установка топливного бака
65116-1100030 65116-1100030 Топливный бак
1 53215-1101010-15 Бак топливный
1 53215-1101010-25 Бак топливный
3 53212-1101104 Кронштейн крепления топливного бака (сварка)
5 53212-1101104-10 Кронштейн крепления топливного бака
7 53212-1101110 Хомут крепления топливного бака
9 53215-1103001-20 Установка крышки топливного бака
15 5320-1104083 Кронштейн крепления топливных трубопроводов
18 55102-1101109 Прокладка кронштейна крепления топливного бака
20 541121-1101115 Прокладка хомута крепления топливного бака
22 43118-1101119 Проставка
24 43118-1101119-10 Проставка
26 43118-1101119-20 Проставка
32 5320-3506432 Скоба
34 53205-3706221 Втулка трубки
44 1/60432/21 Болт М8-6gх16
46 1/55406/21 Болт М12х1,25-6gх40
47 1/55407/21 Болт М12х1,25-6gх45
48 1/55409/21 Болт М12х1,25-6gх55
50 1/55411/21 Болт М12х1,25-6gх65
54 1/61008/11 Гайка М8х1,25-6Н
58 1/61015/11 Гайка М12х1,25-6Н
60 1/05200/01 Шайба плоская 12х22х3
64 1/05166/77 Шайба 8 пружинная
68 1/05170/77 Шайба 12 пружинная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
