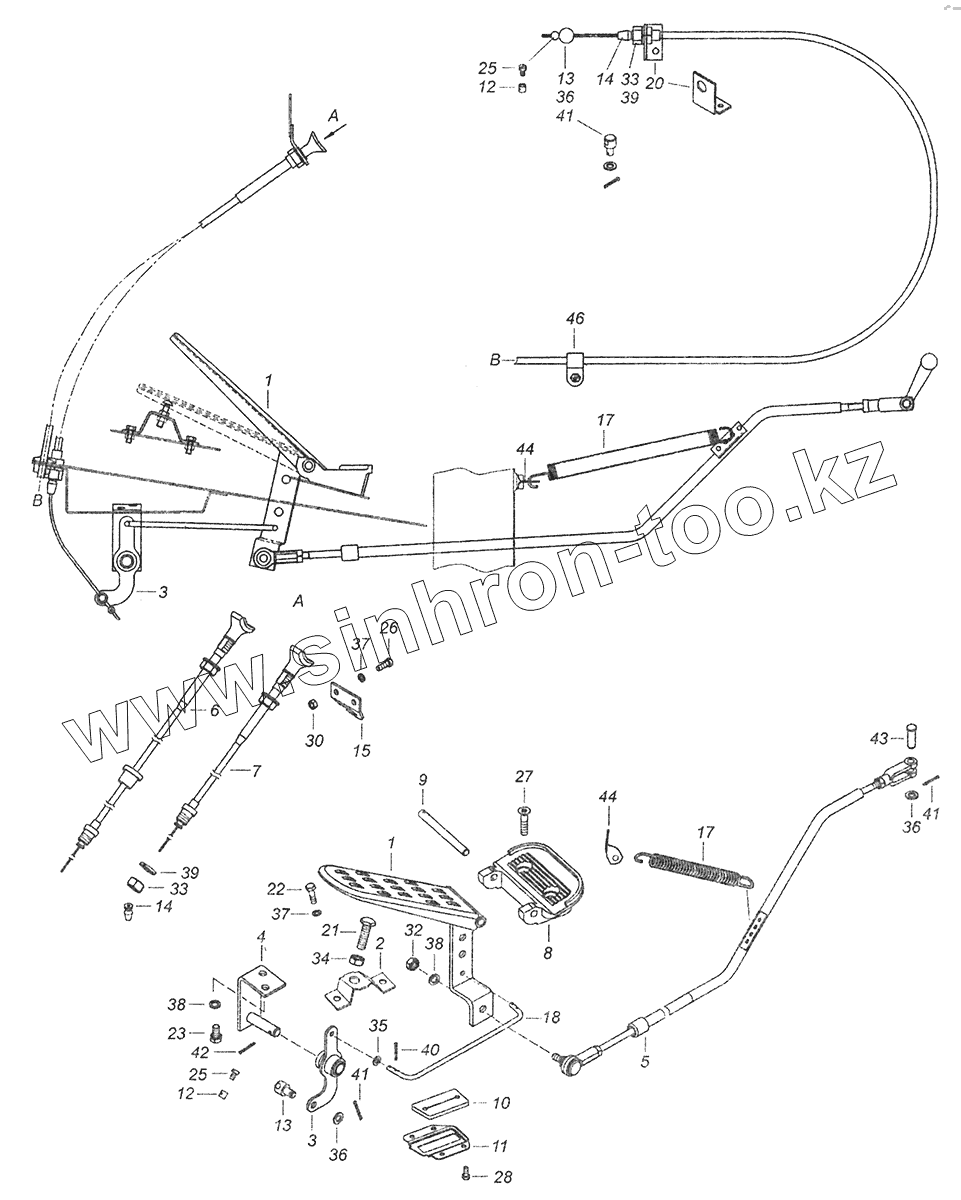

Каталог запасных частей к технике: Камский автозавод 43253 (Часть-1). 54115-1108003 Управление подачей топлива

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
17
17
18
20
21
22
23
25
25
26
27
28
30
32
33
33
34
35
36
36
36
37
37
38
38
39
39
40
41
41
41
42
43
44
44
46
Позиция на иллюстрации Заводской номер детали Название детали
260034 260034 Палец 8х25
1 54115-1108010 Педаль управления подачи топлива
2 5425-1108016 Кронштейн
3 53205-1108018 Рычаг в сборе со втулками
4 53205-1108020 Кронштейн
5 54115-1108040-10 Толкатель
6 5425-1108130 Тяга ручного останова двигателя
7 5320-1103120-99 Тяга ручного управления подачей топлива
8 53205-1108025 Подпятник
9 53205-1108033 Стержень педали
10 5425-1108035 Уплотнитель рычага педали
11 5425-1108039 Обойма уплотнителя
12 5320-1108143 Зажим тяги
13 5320-1108147 Картер масляный в сборе
14 53205-1108231 Колпачок
15 53205-1108310 Кронштейн
17 6520-1108068 Пружина
18 53205-1108311 Поводок
20 5425-1108305 Кронштейн
21 4502-8614027-10 Болт М10х1,25-6g
22 1/09022/21 Болт ТЕМ6-6gх16
23 1/60432/21 Болт М8-6gх16
25 1/03892/01 Винт М5-6gх8
26 1/32762/01 Винт М6-6gх16
27 1/33039/01 Винт М8-6gх30
28 1/76711/01 Винт самонарезающий 4,9х12,7
30 1/58962/11 Гайка ЕМ6-6Н
32 1/61023/11 Гайка М8-6Н низкая
33 1/07913/11 Гайка низкая М14х1,5-6Н
34 1/21647/11 Гайка М10х1,25-6Н
35 1/05194/01 Шайба плоская 6х12х1,5
36 1/05196/01 Шайба плоская 8х17
37 1/05164/77 Шайба 6 пружинная
38 1/05166/77 Шайба 8 пружинная
39 1/05171/77 Шайба 14 пружинная
40 1/07342/01 Шплинт разводной 2х15
41 1/07964/01 Шплинт разводной 3х20
42 1/07336/01 Шплинт 3х25
43 260034 Палец 8х25
44 853925 Скоба специальная
46 870931 Кляммер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
