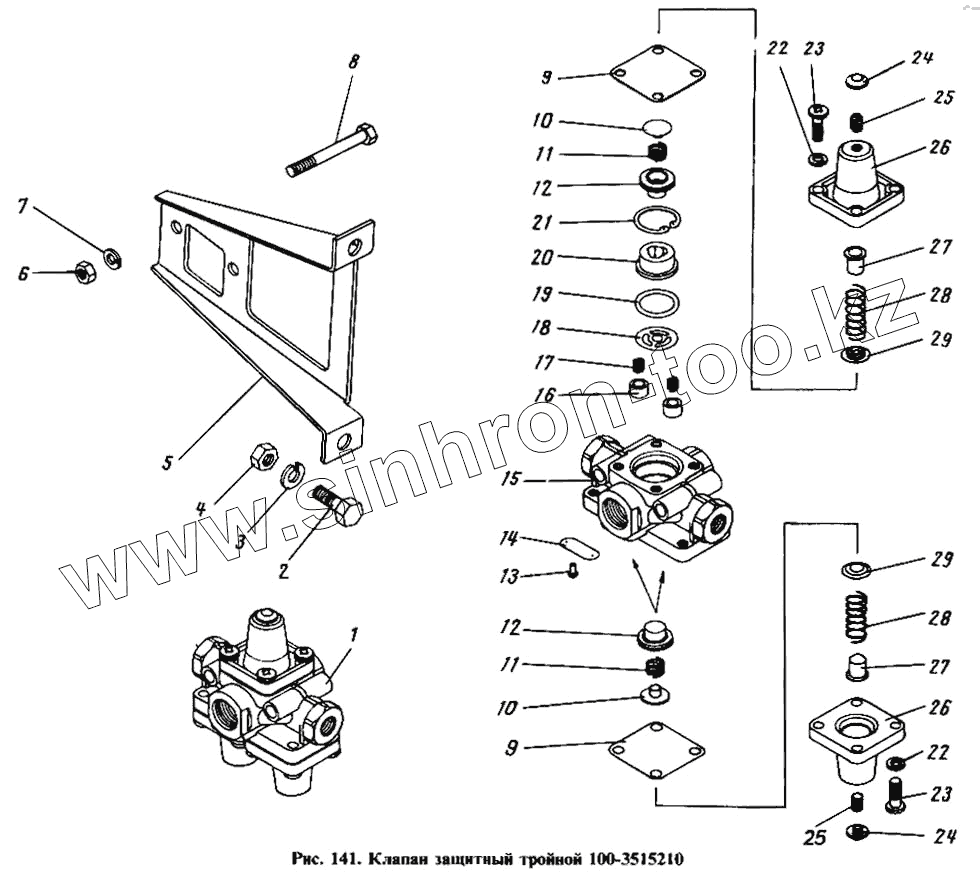

Каталог запасных частей к технике: Камский автозавод 4310. Клапан защитный тройной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
Позиция на иллюстрации Заводской номер детали Название детали
1 100-3515210 Клапан защитный тройной в сборе
2 1/59707/21 Болт М10х1,25-6gх25
3 1/05168/77 Шайба 10 пружинная
4 1/21647/11 Гайка М10х1,25-6Н
5 54112-3515219 Кронштейн
6 1/61008/11 Гайка М8х1,25-6Н
7 1/05166/77 Шайба 8 пружинная
8 1/60445/21 Болт М8-6gх65
9 100-3515230 Мембрана
10 100-3515221 Толкатель
11 100-3515227 Пружина
12 100-3515225 Клапан в сборе
13 304183 Заклепка пустотелая
14 100-3512099 Табличка
15 100-3515220 Корпус
16 100-3515228 Клапан
17 100-3515245 Пружина
18 100-3515224 Шайба
19 100-3515223 Кольцо
20 100-3515222 Направляющая
21 489313 Кольцо упорное
22 305887 Шайба 6 пружинная
23 302210 Винт
24 100-3515243 Колпачок защитный
25 302199 Винт
26 100-3515240 Крышка
27 100-3515234 Тарелка пружины
28 100-3515232 Пружина
29 100-3515233 Направляющая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
