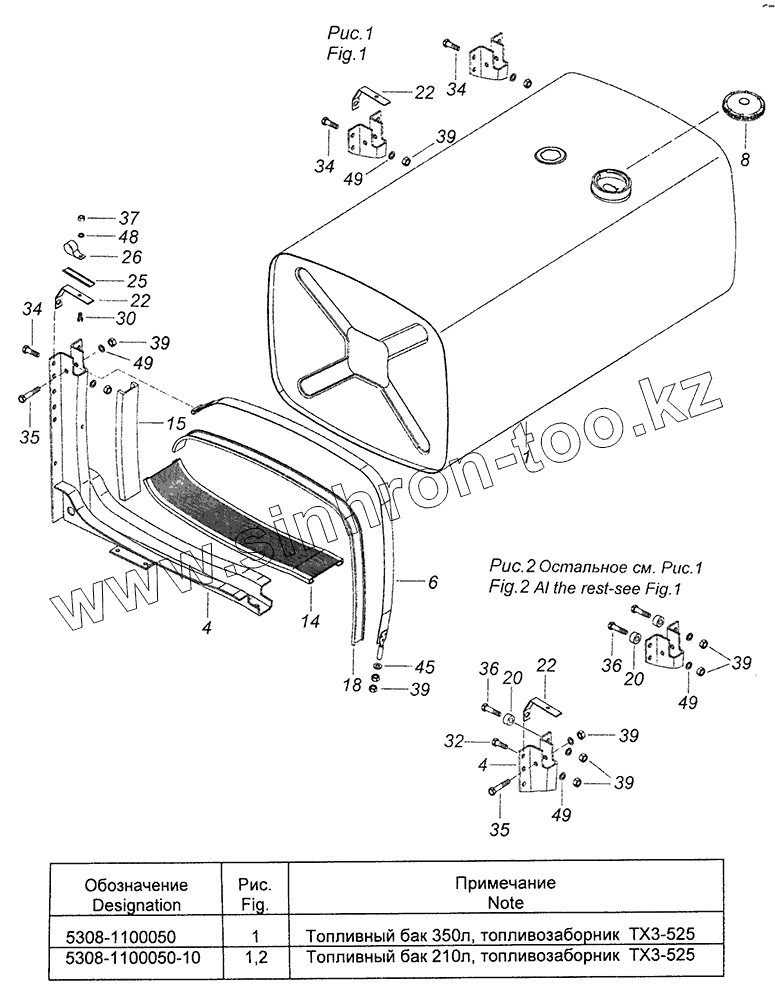

Каталог запасных частей к технике: Камский автозавод 4308 (Евро 4). 5308-1100050 Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
4
4
6
8
14
15
18
20
20
22
22
22
25
26
30
32
34
34
34
35
35
36
36
37
39
39
39
39
39
39
45
48
49
49
49
49
Позиция на иллюстрации Заводской номер детали Название детали
5308-1100050-10 5308-1100050-10 Установка топливного бака
5308-1100050 5308-1100050 Установка топливного бака
1 53215-1101010-05 Бак топливный
1 53215-1101010-15 Бак топливный
4 53212-1101104-02 Кронштейн крепления топливного бака
6 53212-1101110-01 Хомут крепления топливного бака
8 53215-1103001-20 Установка крышки топливного бака
14 55102-1101109-01 Прокладка кронштейна крепления топливного бака
15 55102-1101109-02 Прокладка кронштейна крепления топливного бака
18 541121-1101115 Прокладка хомута крепления топливного бака
20 43118-1101119-10 Проставка
22 5320-1104083 Кронштейн крепления топливных трубопроводов
25 53205-3506221 Втулка трубки
26 5320-3506432 Скоба
30 1/60432/21 Болт М8-6gх16
32 1/55403/21 Болт М12х1,25-6gх25
34 1/55406/21 Болт М12х1,25-6gх40
35 1/55411/21 Болт М12х1,25-6gх65
36 1/55408/21 Болт М12х1,25-6gх50
37 1/61008/11 Гайка М8х1,25-6Н
39 1/61015/11 Гайка М12х1,25-6Н
45 1/05200/01 Шайба плоская 12х22х3
48 1/05166/77 Шайба 8 пружинная
49 1/05170/77 Шайба 12 пружинная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
