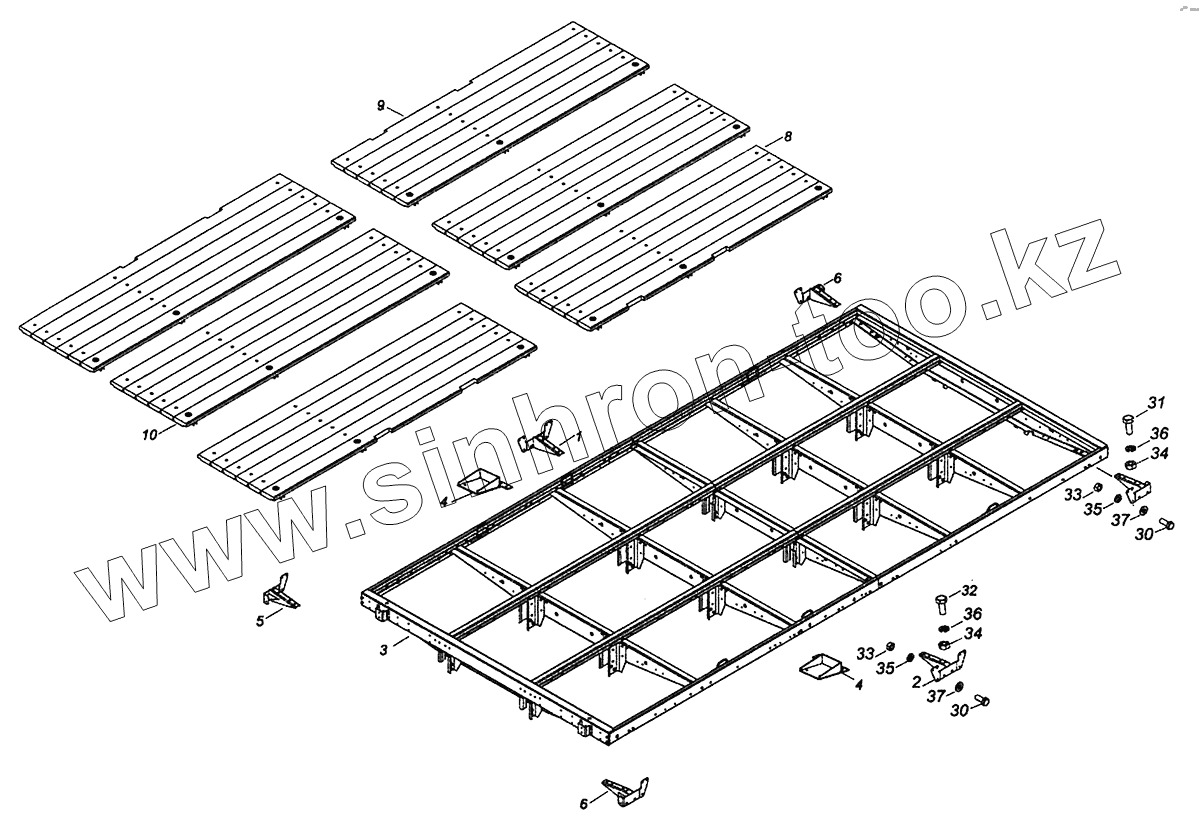

Каталог запасных частей к технике: Камский автозавод 4308 (Евро 4). 4308-8501010 Основание платформы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
8
9
10
30
30
31
32
33
33
34
34
35
35
36
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
1 4308-8410082 Кронштейн опоры правый
2 4308-8410083 Кронштейн опоры левый
3 4308-8501016 Каркас основания платформы
4 4308-8502022 Упор средней стойки
5 53215-8502030-70 Упор передней правой стойки
6 53215-8502031-70 Упор передней левой стойки
8 65117-8522030-73 Щит пола №1 средний
9 65117-8522031-73 Щит пола №1 правый
10 65117-8522032-73 Щит пола №1 левый
30 1\60434\21 Болт М8-6gx20
31 1\59707\31 Болт М10x1,25-6gx25
32 1\13069\21 Болт М 10x1,25-6gx30
33 1\61008X11 Гайка М8х6Н
34 1X21647X11 Гайка М10x1,25-6Н
35 1X05166X77 Шайба пружинная 8
36 1X05168X77 Шайба пружинная 10
37 1X05196X01 Шайба плоская 8x17
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
