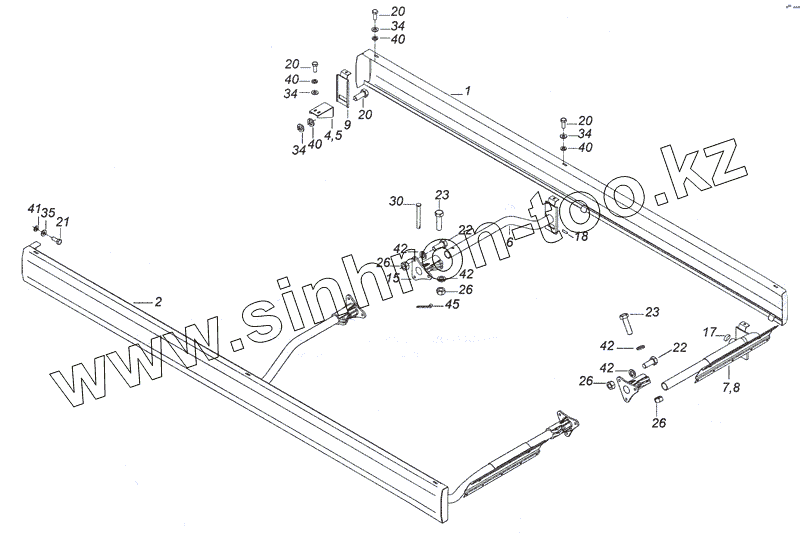

Каталог запасных частей к технике: Камский автозавод 4308. 4308-8410003-20 Установка боковой защиты

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
9
15
17
18
20
20
20
20
21
22
22
23
23
26
26
26
26
30
34
34
34
34
35
40
40
40
40
41
42
42
42
42
45
Позиция на иллюстрации Заводской номер детали Название детали
1 4308-8410008-20 Ограждение правое
2 4308-8410009-20 Ограждение левое
4 4308-8410020-20 Кронштейн бокового ограждения правый
5 4308-8410021-20 Кронштейн бокового ограждения левый
6 4308-8410023-20 Стойка бокового ограждения
7 4308-8410024-20 Стойка задняя правая
8 4308-8410025-20 Стойка задняя левая
9 4308-8410033-20 Пластина опорная передняя
15 5410-8404151 Держатель заднего крыла
17 65117-8410045 Заглушка
18 65115-8410079 Прокладка кронштейна бруса
20 1/60436/21 Болт М8-6gх25
21 1/59707/21 Болт М10х1,25-6gх25
22 1/55404/21 Болт М12х1,25-6gх30
23 1/55407/21 Болт М12х1,25-6gх45
26 1/61015/11 Гайка М12х1,25-6Н
30 260048 Палец
34 1/05196/01 Шайба плоская 8х17
35 1/26468/01 Шайба плоская 10,2х25х2
40 1/05166/73 Шайба 8 пружинная
41 1/05168/73 Шайба 10 пружинная
42 1/05170/73 Шайба 12 пружинная
45 1/07964/01 Шплинт разводной 3х20
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
