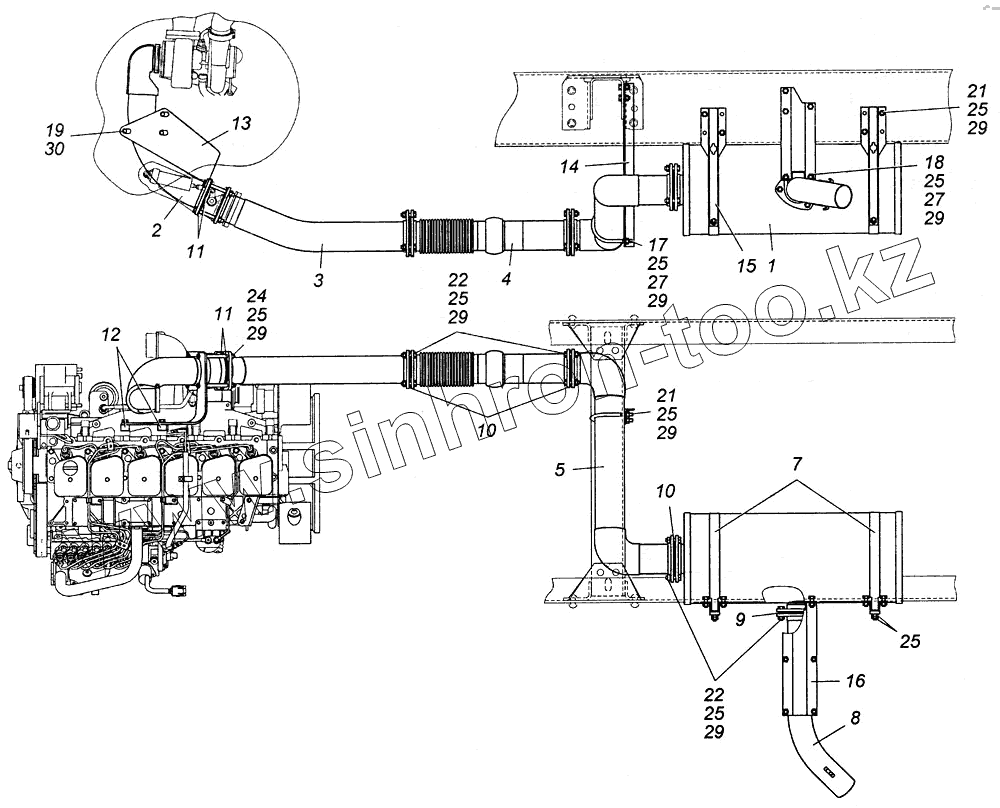

Каталог запасных частей к технике: Камский автозавод 4308. Установка системы выпуска Э4308-1200001-20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
21
21
22
22
24
25
25
25
25
25
25
25
25
27
27
29
29
29
29
29
29
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 4310-1201010 Глушитель в сборе
2 Э4308-1203010-20 Труба приемная
3 Э4308-1203011-20 Труба передняя
4 Э4308-1203012 Металлорукав
5 Э4308-1203013-20 Труба задняя
7 5320-1203047 Хомут в сборе
8 Э4308-1203015-20 Труба выпускная
9 5511-1203023 Прокладка
10 5320-1203020 Прокладка фланца
11 54115-1203023 Прокладка
12 43118-1101119 Проставка
13 Э4308-1203030-20 Кронштейн приемной трубы
14 Э4308-1203031-11 Кронштейн задней трубы
15 5320-1203041 Кронштейн крепления глушителя к раме
16 541121-1203184 Кронштейн
17 54115-1203061 Стремянка
18 5320-1203065 Стремянка
19 Э4308-1203070-11 Болт М12х1,75-6g
21 1/59707/21 Болт М10х1,25-6gх25
22 1/13070/21 Болт М10х1,25-6gх40
24 1/59718/21 Болт М10х1,25-6gх100
25 1/21647/11 Гайка М10х1,25-6Н
27 1/26386/01 Шайба плоская 10,6х18х2
29 1/05168/77 Шайба 10 пружинная
30 1/05170/77 Шайба 12 пружинная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
