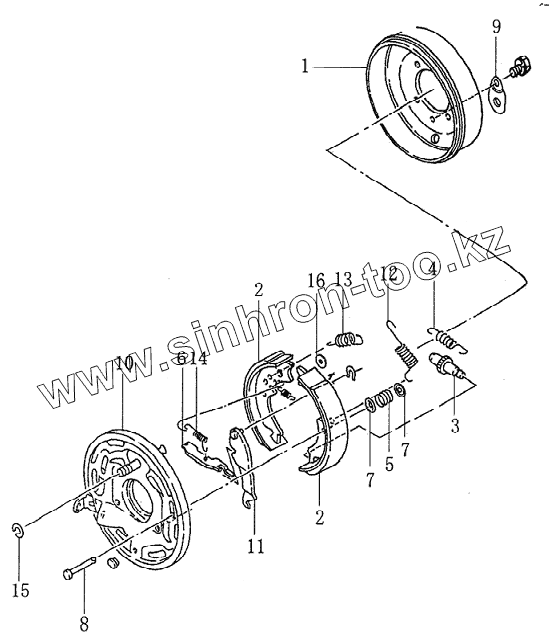

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127. 3507Q5 Parking brake
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3507010Z8 | 3507010Z8 | parking brake unit | |
| 1 | WSL3507015 | parking brake drum | |
| 2 | WSL3507060 | parking brake shoe with lining unit | |
| 3 | GB5783-86 | Bolt | |
| 4 | WSL3507022 | parking brake shoe upper pulling reed | |
| 5 | WSL3507018 | parking brake shoe pressing reed | |
| 6 | ZQ6600-3507013 | parking brake shoe pushing board | |
| 7 | WSL3507017 | parking brake shoe pressing reed seat | |
| 8 | WSL3507016 | parking brake shoe pressing reed pulling rod | |
| 9 | WSL3507014 | parking brake drum clearence adjusting hole cover | |
| 10 | ZQ6600-3507040 | parking brake drum backboard unit | |
| 11 | WSL3507050 | hand brake shoe clearence adjusting organ unit | |
| 12 | WSL3507012 | hand brake shoe pushing rod unit | |
| 13 | WSL3507021 | hand brake shoe return spring | |
| 14 | WSL3507021 | hand brake shoe return spring | |
| 15 | Washer-08 | clamping washer | |
| 16 | GB859-87 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
