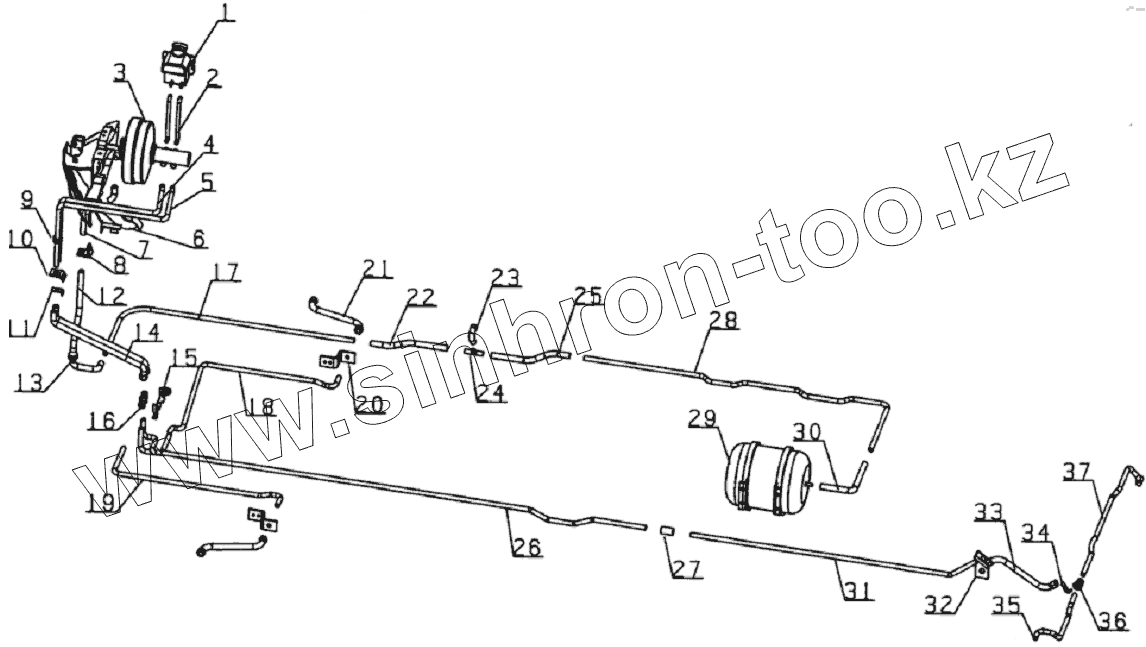

Каталог запасных частей к технике: JAC Motors HFC 1020K-D126. 3506D126 Brake pipe system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 3506100E0 oil storage boat
2 3506261E0 master pump oil inlet hose
3 3510010D2 vacuum booster with brake main jar unit
4 3506110D2 brake master pump front brake pipe unit
5 3506120D2 brake master pump rear brake pipe unit
6 3504020E0 clutch master pedal and bracket noumenon unit
7 3506156E0 vacuum soft hose
8 3506270E0 vacuum soft hose connector unit
9 3506150B6 seal board unit
10 3506420B6 brake hose bracket unit
11 3506219E0 clip
12 3506155E0 vacuum soft hose
13 3524052Z4 vacuum pipe guard ring
14 3506030E0 master brake soft hose unit
15 3506010E0 five-way bracket unit
16 3506120Z1 diffluence tie-in unit
17 3506012D4 front vacuum pipe
18 3506070D4 right front brake pipe unit
19 3506060D4 left front brake pipe unit
20 3506018B6 front brake soft hose bracket
21 3506140D4 front brake pipe unit
22 3506156E0 vacuum soft hose
23 3524019Z1 vacuum hose
24 3506151E0 three-way
25 3506152E0 vacuum soft hose
26 3506040D4 rear brake pipe unit
27 3506028Z1 two-way
28 3524014D4 vacuum pipe
29 3506170D4 vacuum pipe unit
30 3524019Z1 vacuum hose
31 3506050D4 rear brake pipe unit
32 3506016Z1 rear brake oil pipe bracket
33 3506140D4 front brake pipe unit
34 3506219E0 clip
35 3506080D120 rear axle left brake pipe unit
36 3506014Z1 three-way
37 3506090D120 rear axle right brake pipe unit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
