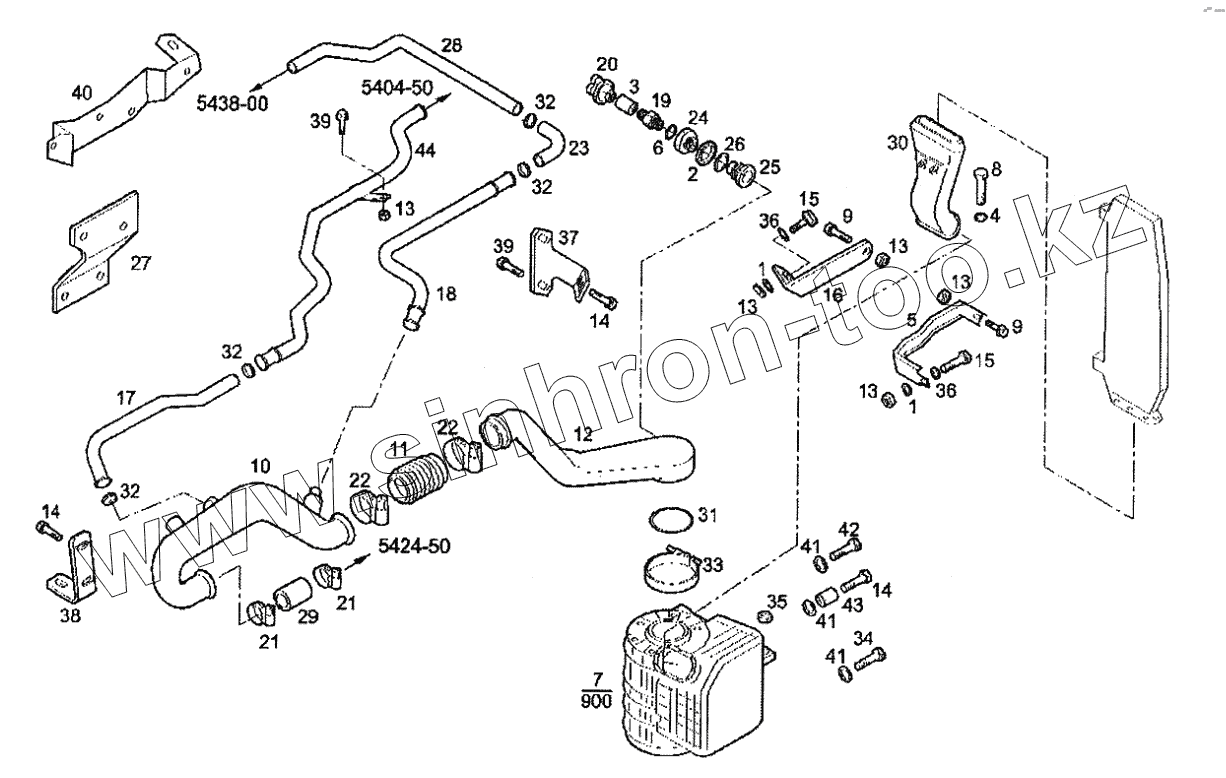

Каталог запасных частей к технике: IVECO Stralis. Воздушный фильтр/трубки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
13
13
14
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
34
35
36
36
37
38
39
39
40
41
41
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 3347576 Шайба (D=9х22мм)
2 17096004 Шайба (D=20х37мм)
3 4731334 Фильтр
4 3347736 Шайба (D=6,5мм)
5 8164246 Кронштейн крепления левый
6 16550760 Прокладка (D=10х13,5мм, SP=1)
7 8137428 Воздушный фильтр
8 16585724 Болт М6х16
9 16586724 Болт М8х1,25х40
10 500319765 Всасывающий трубопровод
11 41201085 Шланг
12 41201147 Всасывающий трубопровод
13 16750221 Гайка М8
14 16587024 Болт М10х20
15 16586924 Болт М8х50
16 41201577 Кронштейн крепления
17 41213859 Трубка
18 41213708 Трубка
19 41001415 Муфта с наружной резьбой М10х1
20 41040449 Датчик засорения фильтра 50 MBAR
21 17765492 Хомут (D=100-120мм)
22 17765792 Хомут (D=130х150мм)
23 41201578 Резиновый шланг
24 42033662 Гайка М16х1,5
25 42033663 Пробка
26 42050235 Прокладка (D=26х16,5мм, SP=2)
27 41213716 Кронштейн крепления
28 41213748 Трубка
29 42121615 Шланг
30 41003625 Впускное колено
31 41005439 Круглая прокладка
32 41017509 Хомут крепления шланга (D=32-39мм)
33 41026025 Хомут (D=253мм)
34 16587224 Болт M10х30
35 16750321 Гайка М10
36 42313129 Шайба
37 41213057 Кронштейн
38 41213214 Кронштейн
39 16586224 Болт М8х1,25х16
40 41213711 Кронштейн крепления
41 17800574 Пружинная шайба (D=10,5х21мм)
42 16592824 Болт М10х70
43 8166981 Проставка
44 41213279 Трубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
