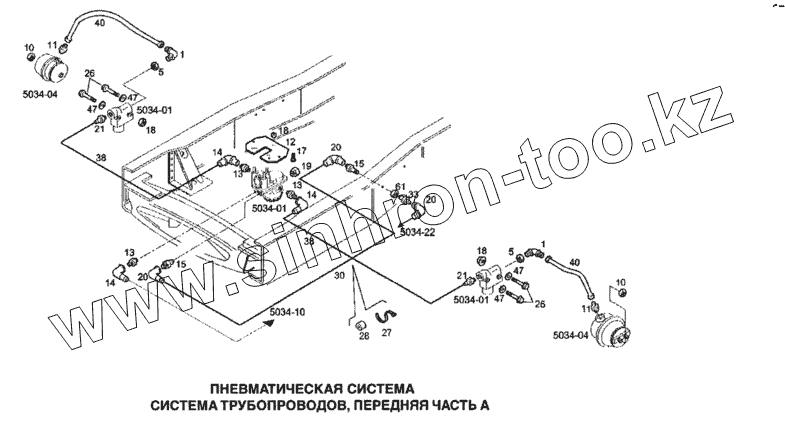

Каталог запасных частей к технике: IVECO Stralis. Пневматическая система, система трубопроводов, передняя часть

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
5
5
10
10
11
11
12
13
13
13
14
14
14
15
15
17
18
18
18
19
20
20
20
21
21
26
26
27
27
27
27
30
33
38
38
40
40
47
47
47
47
61
Позиция на иллюстрации Заводской номер детали Название детали
1 1245269 Соединение угловое М18х1,5-М22х1,5
5 504027846 Гайка
10 17039021 Гайка М16
11 41031569 Муфта с наружной резьбой М16х1,5-М18х1,5
12 41204055 Пластина
13 500316212 Муфта с наружной резьбой М22х1,5
14 500316066 Соединение угловое
15 500316211 Штуцер соединения М16х1,5
17 16586324 Болт М8х1,25х20
18 16750221 Гайка М8
19 42087042 Резьбовая пробка М22х1,5
20 500316064 Соединение угловое
21 42089683 Штуцер соединения
26 16598224 Болт М8х90
27 42125406 Проставка передняя
27 42099096 Хомут крепления кабеля (L=350мм)
27 42099076 Хомут крепления кабеля (L=360мм)
30 4823129 Пластиковая труба (D=8мм)
33 500316213 Переходник
38 4823130 Пластиковая труба (D=12мм)
40 42106884 Воздушный шланг (L=560мм)
47 3347576 Шайба (D=9х22мм)
61 41217235 Гайка М22х1,5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
