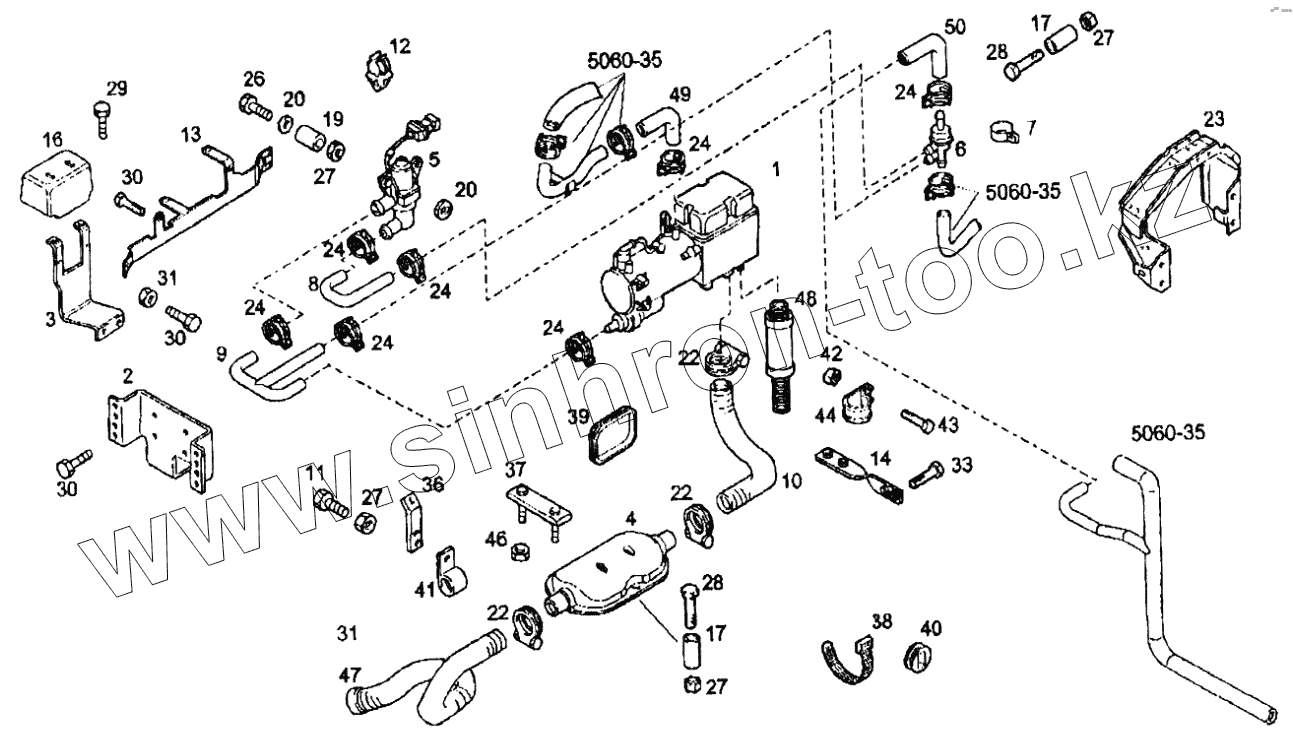

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Водяные трубопроводы системы обогрева

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
17
19
20
20
22
22
22
23
24
24
24
24
24
24
24
26
27
27
27
27
28
28
29
30
30
30
31
31
33
36
37
38
39
40
41
42
43
44
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 99474116 Нагреватель в сборе
2 41020050 Кронштейн
3 41022956 Кронштейн
4 41008471 Нагревательная коробка
5 8188906 Нагревательный клапан в сборе "BOSCH"
6 41022970 Термостат
7 41022961 Зажимная скоба
8 41022945 Рукав обогревателя
9 41025653 Рукав обогревателя
10 41025024 Рукав обогревателя
11 16585824 Болт М6х20
12 41040496 Зажимная скоба
13 41034650 Опора
14 41022951 Кронштейн
16 41022954 Защита
17 17815011 Установочная деталь (D=30мм)
19 17814811 Установочная деталь (D=6,5мм)
20 12646601 Шайба (D=6х15мм)
22 41008472 Зажимная скоба
23 41029119 Кронштейн
24 41017507 Хомут крепления шланга (D=25-29мм)
26 16591924 Болт с шестигранной головкой М6х50
27 16750121 Гайка М6
28 16591724 Болт М6х40
29 16585624 Болт М6х12
30 16586324 Болт М8х1,25х20
31 17045731 Гайка М8х1,25
33 16597924 Болт М8х14
36 8189637 Кронштейн
37 41029502 Кронштейн
38 42099076 Хомут крепления кабеля (L=360мм)
39 41018515 Прокладка
40 42125406 Проставка передняя
41 41013533 Зажимная скоба
42 16750221 Гайка М8
43 16586424 Болт М8х25
44 42126232 Зажимная скоба (D=50мм)
46 16750521 Гайка М14
47 41025025 Рукав обогревателя
48 8189305 Всасывающий рукав
49 41022947 Рукав обогревателя
50 41022948 Рукав обогревателя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
