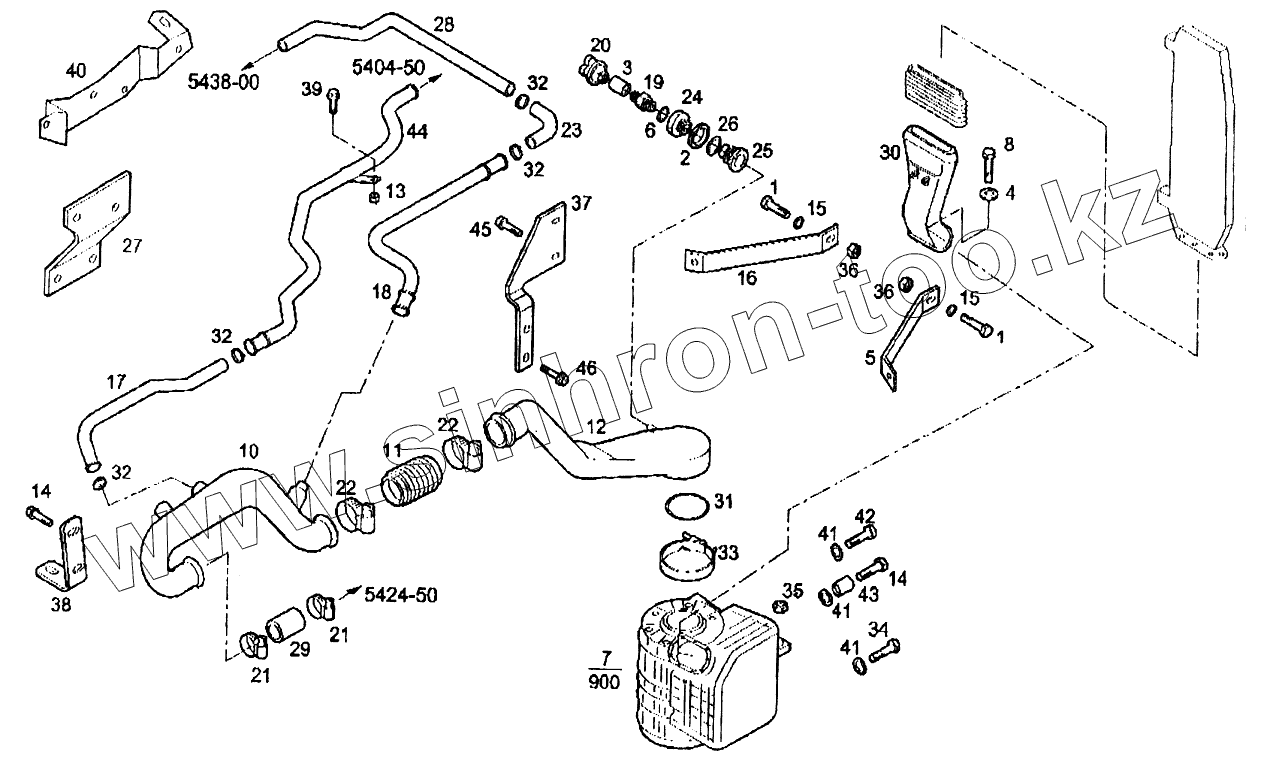

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Трубопроводы воздушного фильтра

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
34
35
36
36
37
38
39
40
41
41
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 16674134 Болт М8х45
2 17096004 Шайба (D=20х37мм)
3 4731334 Фильтр
4 3347736 Шайба (D=6,5мм)
5 41013126 Кронштейн левый
6 16550760 Прокладка (D=10х13,5мм, SP=1)
7 8137428 Воздушный фильтр
8 18137824 Болт М6х16
10 500355454 Всасывающий трубопровод (D=40-60мм)
11 41201085 Шланг
12 500355455 Всасывающий трубопровод
13 16750221 Гайка М8
14 16587024 Болт М10х20
15 17094914 Шайба (D=8,4х16мм)
16 41013125 Кронштейн правый
17 41213859 Трубка
18 41213708 Трубка
19 41001415 Муфта с наружной резьбой М10х1
20 41040449 Датчик засорения фильтра 50 MBAR
21 17765492 Хомут (D=100-120мм)
22 17765792 Хомут (D=130х150мм)
23 41201578 Резиновый шланг
24 42033662 Гайка М16х1,5
25 42033663 Пробка
26 42050235 Прокладка (D=26х16,5мм, SP=2)
27 41213716 Кронштейн крепления
28 41213748 Трубка
29 42121615 Шланг
30 41003467 Всасывающий трубопровод
31 41005439 Круглая прокладка
32 41017509 Хомут крепления шланга (D=32-39мм)
33 41026025 Хомут (D=253мм)
34 16587224 Болт M10х30
35 16750321 Гайка М10
36 16984231 Гайка М8
37 500355749 Кронштейн
38 41213214 Кронштейн
39 16600224 Болт с шестигранной головкой М8х1,25х18
40 41213711 Кронштейн крепления
41 17800574 Пружинная шайба (D=10,5х21мм)
42 16676834 Болт М10х70
43 8166981 Проставка
44 41213279 Трубка
45 16680134 Болт с шестигранной головкой М14х30
46 16750531 Гайка М14
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
