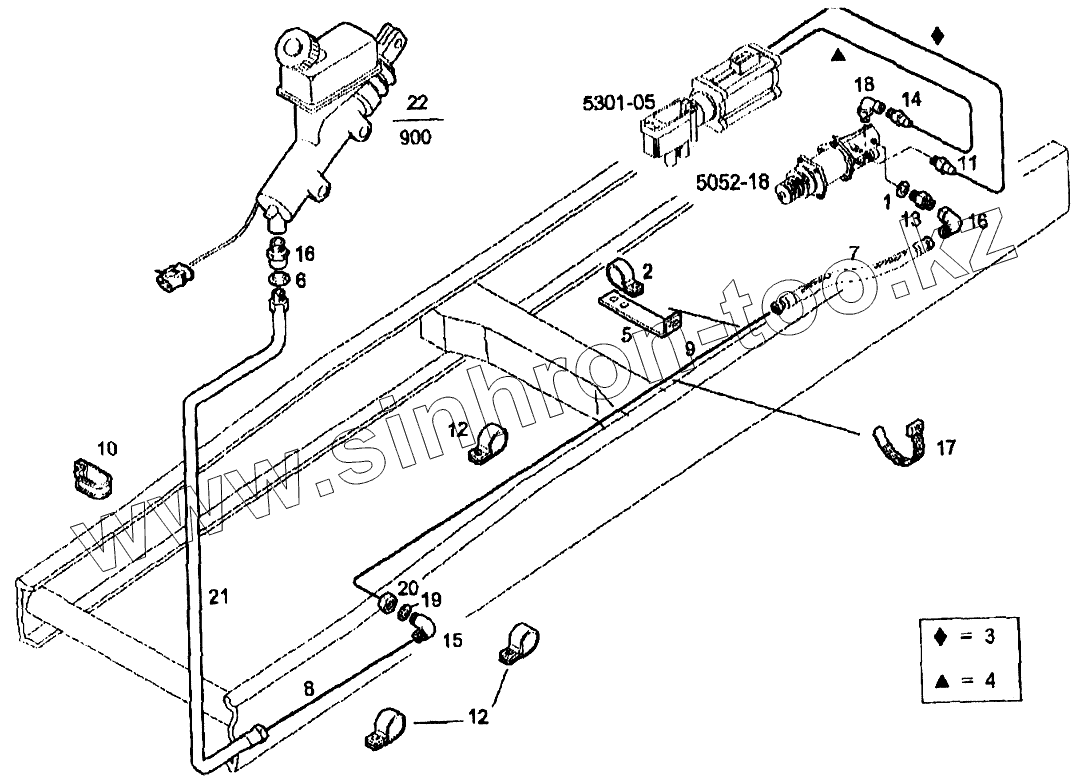

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Трубопроводы сцепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 1118693 Шайба (D=14х20мм)
2 3303428 Зажимная скоба
3 4823128 Пластиковая труба (D=6мм)
4 4823129 Пластиковая труба (D=8мм)
5 41013112 Кронштейн
6 16508160 Шайба (D=14х18мм)
7 41029754 Рукав (L=400мм)
8 8188290 Трубопровод (D=10мм)
9 8188291 Трубопровод (D=10мм)
10 41002876 Зажимная скоба (D=35мм)
11 42087093 Штуцер соединения
12 17316490 Хомут
13 16500211 Муфта с наружной резьбой
14 42087098 Штуцер соединения М16х1,5
15 16503511 Угловое соединение
16 16500214 Муфта с наружной резьбой М14х1,5-М16х1,5
17 42099096 Хомут крепления кабеля (L=350мм)
18 41029752 Угловое соединение М16х1,5 (D=10)
19 17709274 Шайба с зубцами
20 16508811 Гайка М16х1,5
21 41034964 Рукав (L=750мм)
22 41211006 Сцепление главный цилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
