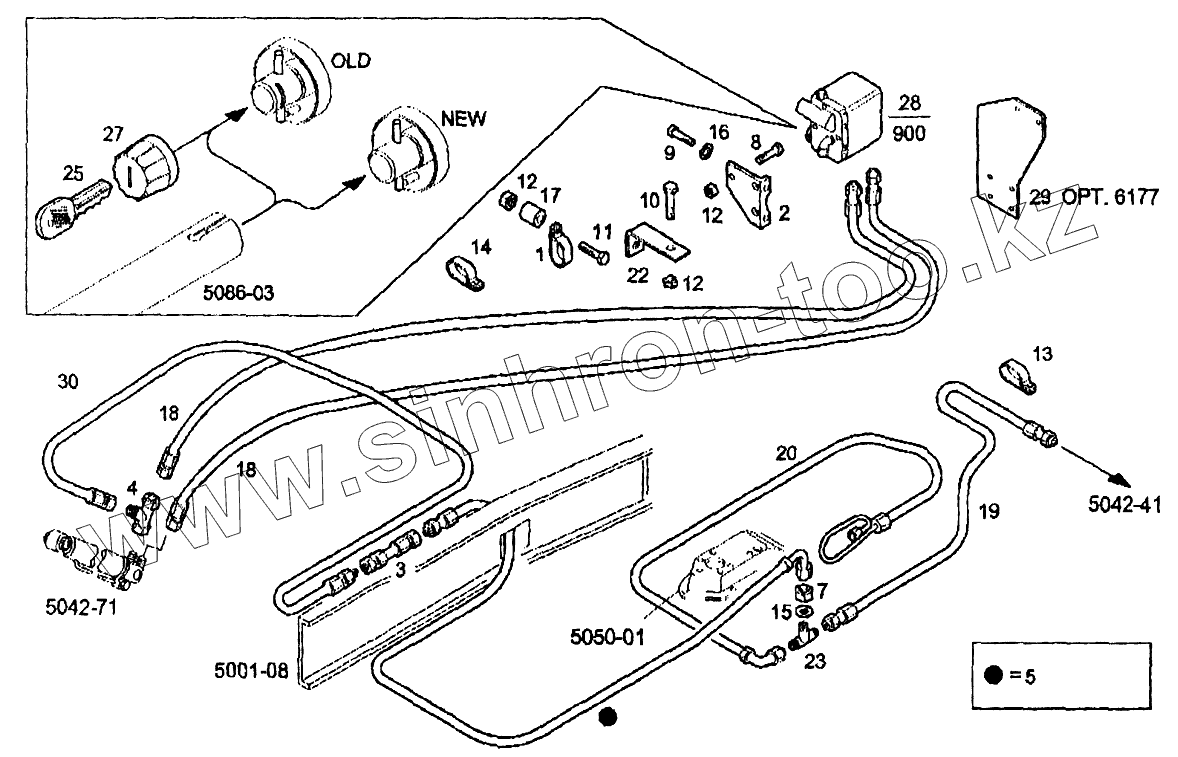

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Трубопроводы системы наклона кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
19
20
22
23
25
27
28
29
30
30
Позиция на иллюстрации Заводской номер детали Название детали
1 4629066 Хомут крепления трубки (D=10мм)
2 8139093 Кронштейн
3 16501514 Муфта с наружной резьбой
4 16504511 Тройник
5 16506611 Соединительная гайка М12х1,5
5 81381052 Трубка (L=6000мм)
5 16507311 Шайба (D=6мм)
7 16508611 Гайка М12х1,5
8 16586324 Болт М8х1,25х20
9 16607434 Болт с шестигранной головкой М10х16
10 16673834 Болт М8х30
11 16673934 Болт М8х35
12 16750221 Гайка М8
13 17316190 Зажимная скоба (D=6мм)
14 17316490 Хомут
15 17710374 Шайба (D=12мм)
16 17800574 Пружинная шайба (D=10,5х21мм)
17 17816311 Установочная деталь (D=8,5х15мм)
18 41003031 Рукав (L=1930мм)
19 41003032 Рукав (L=1730мм)
20 41013610 Рукав
22 42016736 Кронштейн
23 61602788 Тройник
25 93927413 Ключ
27 98478692 Накладка
28 99458304 Насос наклона кабины в сборе
29 41029710 Кронштейн
30 41029512 Рукав (L=1730мм)
30 41029790 Рукав (L=1750мм)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
