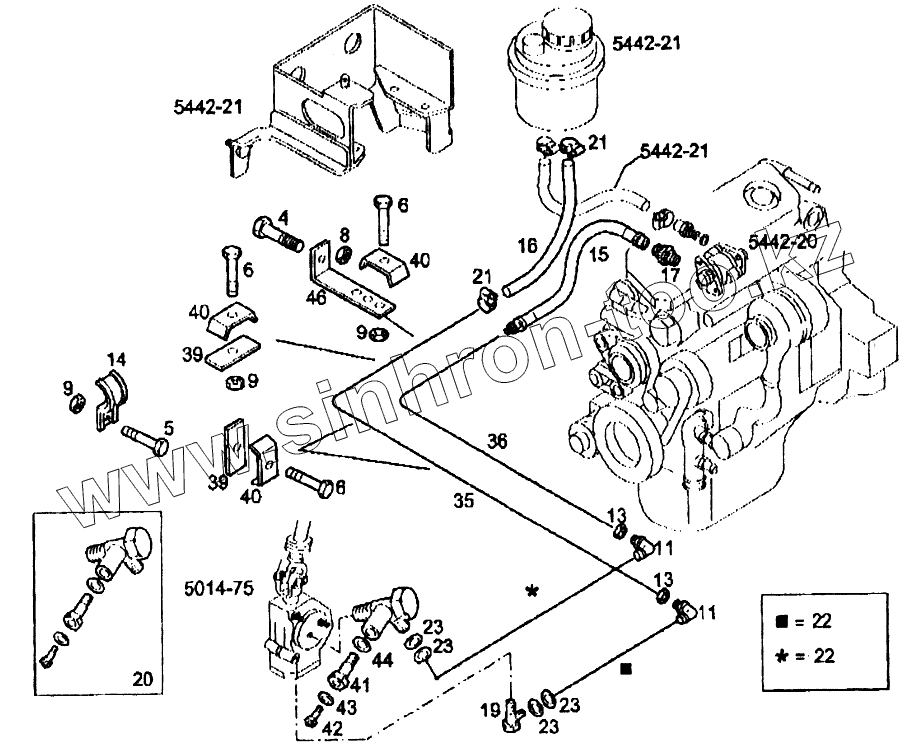

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Трубопроводы рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
6
6
8
9
9
9
11
11
13
13
14
15
16
17
19
20
21
21
22
22
22
22
23
23
23
23
35
36
39
39
40
40
40
41
42
43
44
46
Позиция на иллюстрации Заводской номер детали Название детали
4 16673734 Болт М8х25
5 16585824 Болт М6х20
6 18137724 Болт М6х30
8 16984231 Гайка М8
9 16750131 Гайка М6
11 16503714 Соединение угловое М22х1,5-М22х1,5
13 16509011 Гайка М22х1,5х7
14 2492928 Хомут крепления трубки
15 41203126 Шланг (L=350мм)
16 41017751 Масляный шланг (L=330мм)
17 41203464 Муфта с наружной резьбой М18х1,5-М22х1,5
19 99437110 Поворотное соединение
20 99437325 Соединение угловое
21 41017506 Хомут крепления шланга (D=20,5-24,5мм)
22 41029765 Кольцо круглого сечения (D=10мм)
22 41212892 Трубка
22 41034898 Трубка (D=15мм)
23 98412673 Кольцо круглого сечения (D=20мм)
35 41203231 Трубка
36 41203230 Трубка
39 3416217 Основание
40 42010338 Зажимающий кронштейн
41 42050398 Пробка сапуна
42 1134045 Болт М8х1
43 1118647 Шайба (D=8х11,5мм)
44 1170198 Круглое кольцо (D=8мм, SP=2мм)
46 3432275 Кронштейн крепления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
