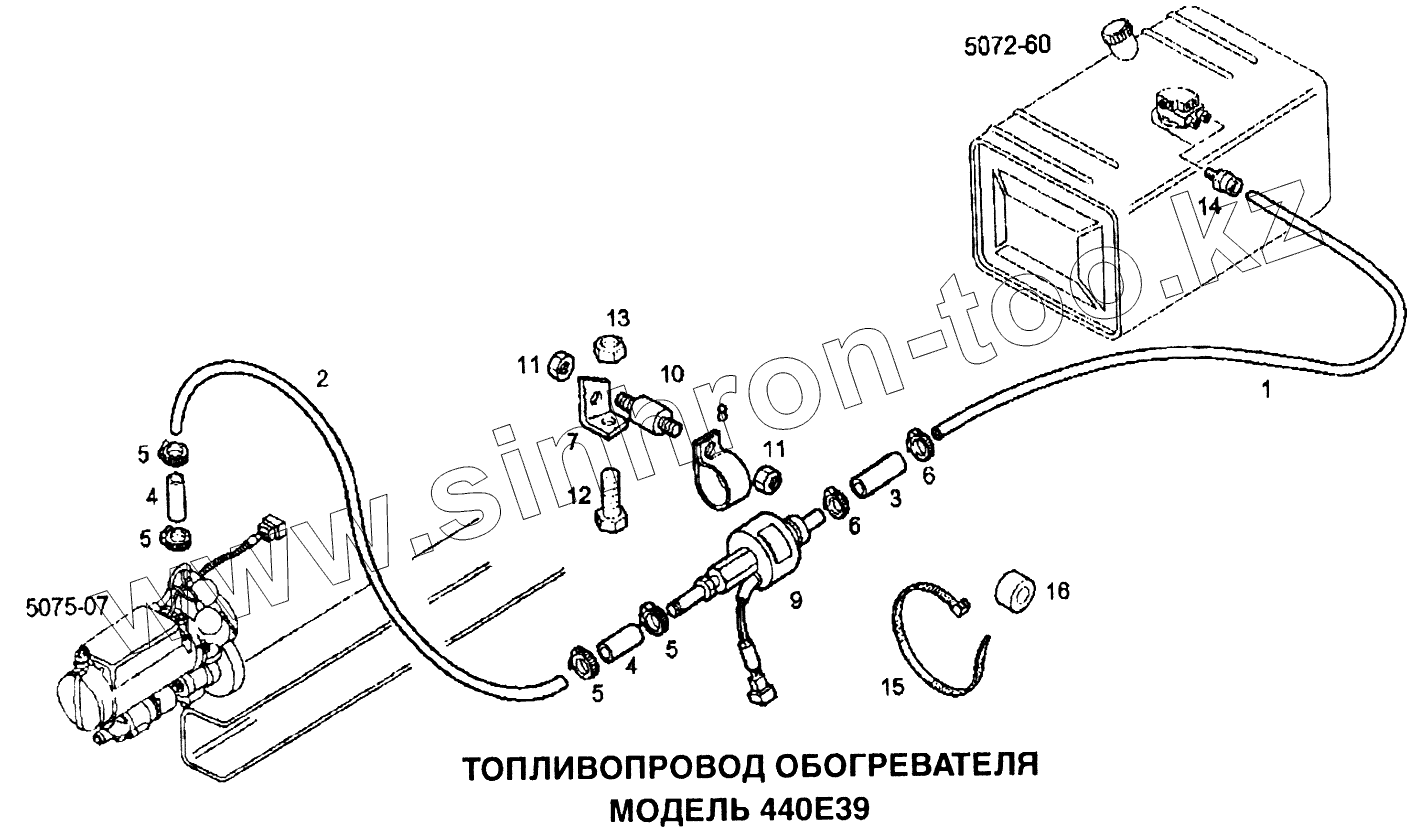

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Топливопровод обогревателя

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

5

6

6

7

8

9

10

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4823128		Пластиковая труба (D=6мм)
2	41806776		Пластиковая труба (D=4мм)
3	41020684		Рукав (D=5,5х2,5мм)
4	98470988		Резиновый шланг (D=3,5мм)
5	98471000		Хомут
6	1166349		Хомут крепления шланга (D=10мм)
7	41008113		Кронштейн крепления
8	98471001		Крепежный кронштейн
9	41031436		Насос
10	8168038		Шпонка
11	17157021		Гайка М8
12	16607624		Болт с шестигранной головкой М10х1,5х25
13	17157121		Гайка М10(8)
14	41035949		Соединительный штуцер
15	41800381		Хомут (L=375мм)
16	42125406		Проставка передняя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
