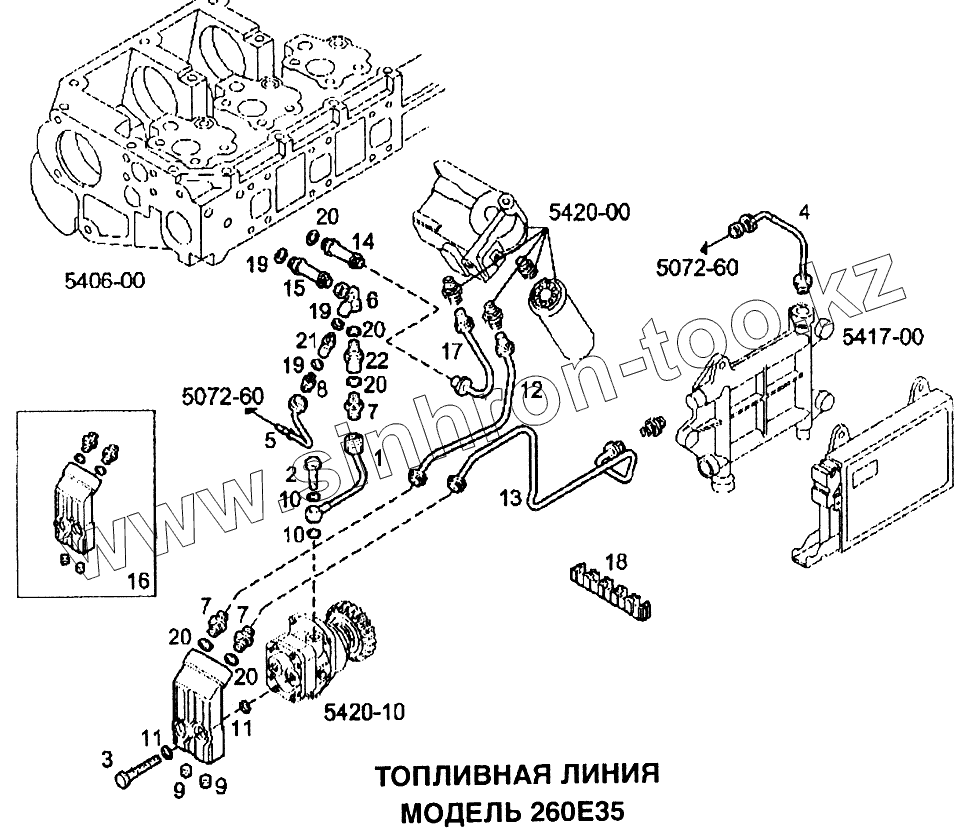

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Топливная линия

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
19
19
20
20
20
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 500342255 Топливный трубопровод
2 4864083 Болт М14х1,5х30
3 4864084 Банджо болт М16х1,5
4 500342252 Топливный трубопровод
5 500342249 Топливный трубопровод
6 500342242 Соединительный штуцер
7 41031569 Муфта с наружной резьбой М16х1,5-М18х1,5
8 41905554 Соединительный штуцер
9 98472271 Резьбовая пробка
10 98474308 Уплотняющая прокладка (D=14х22мм)
11 98474309 Шайба (D=16х24мм, SP=1,9)
12 500342220 Топливный трубопровод
13 500328257 Топливный трубопровод
14 99455350 Соединительная труба М16х1,5-М18х1,5
15 99455351 Соединительная труба М14х1,5-М18х1,5
16 99470806 Соединительный штуцер в сборе
17 99473921 Топливный трубопровод
18 99474873 Пружинный зажим
19 99489018 Уплотняющая прокладка (D=12мм)
20 99489019 Шайба (D=16х24мм, SP=1,5)
21 500328251 Клапан 0,2-0,3 BAR
22 500307717 Клапан 3,5 бар
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
