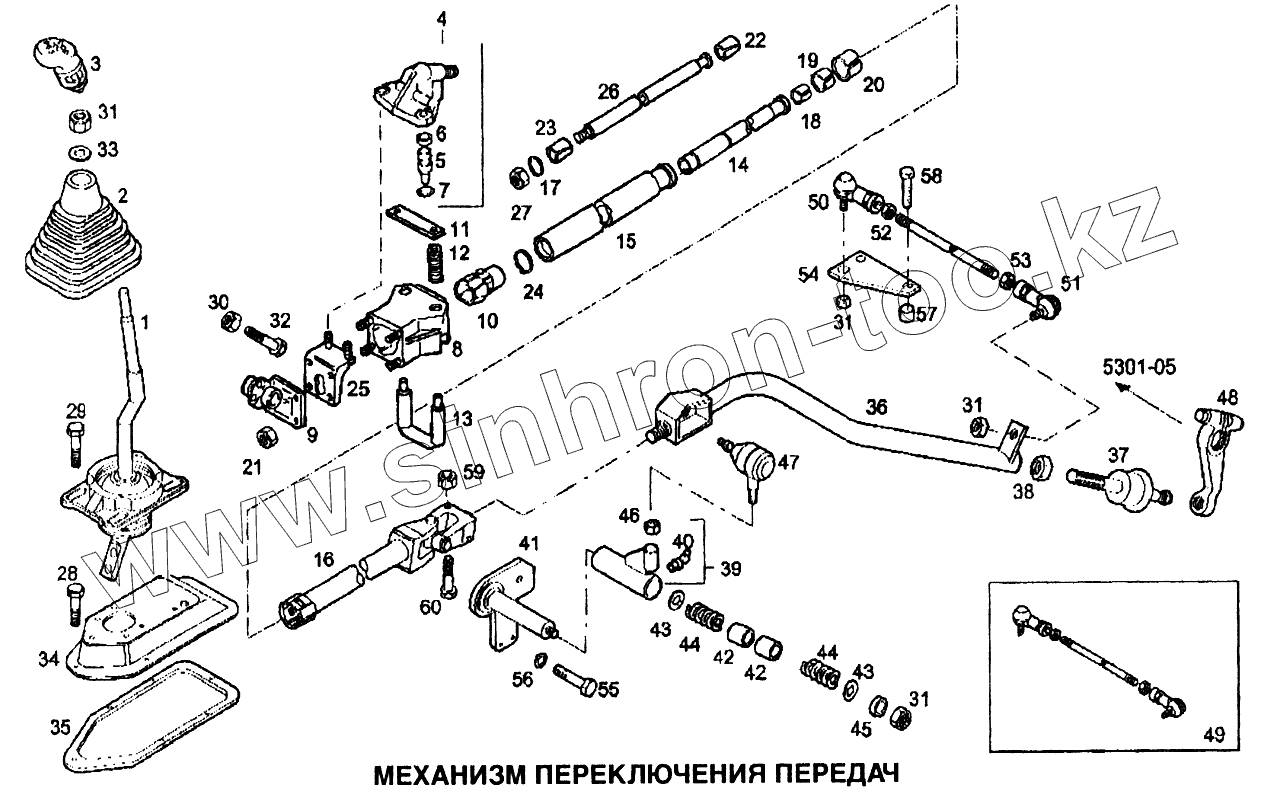

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41210621 | Рычаг переключения передач | |
| 2 | 98475021 | Защитный колпак | |
| 3 | 4762861 | Рукоятка рычага переключения | |
| 4 | 42108656 | Клапан | |
| 5 | 4745650 | Ось шарнира | |
| 6 | 4733282 | Резиновое кольцо | |
| 7 | 4745651 | Кольцо | |
| 8 | 41013876 | Корпус подшипника | |
| 9 | 42108315 | Универсальный шарнир | |
| 10 | 41011049 | Направляющая втулка | |
| 11 | 42079421 | Стопорная пластина | |
| 12 | 4745645 | Пружина | |
| 13 | 42079417 | Скоба | |
| 14 | 8131642 | Трубка | |
| 15 | 8131643 | Трубка | |
| 16 | 8132189 | Соединительная тяга | |
| 17 | 13397876 | Стопорное кольцо | |
| 18 | 42009964 | Втулка | |
| 19 | 42008074 | Втулка | |
| 20 | 42008075 | Втулка | |
| 21 | 14048111 | Шестигранная гайка | |
| 22 | 8131644 | Втулка | |
| 23 | 8131645 | Втулка | |
| 24 | 17082776 | Пружинное стопорное кольцо (D=23,7мм) | |
| 25 | 41015805 | Ребро жесткости | |
| 26 | 8131646 | Шпилька | |
| 27 | 16979531 | Шестигранная гайка М8 | |
| 28 | 18137824 | Болт М6х16 | |
| 29 | 16673734 | Болт М8х25 | |
| 30 | 17308531 | Гайка М8(10) | |
| 31 | 17157121 | Гайка М10(8) | |
| 32 | 42103336 | Подогнанный болт М8х40 | |
| 33 | 17097124 | Шайба (D=10х21мм) | |
| 34 | 8138792 | Опора | |
| 35 | 98432609 | Уплотнение | |
| 36 | 41213615 | Механизм управления | |
| 37 | 41210795 | Соединение | |
| 38 | 17039021 | Гайка М16 | |
| 39 | 500341178 | Реверсивный рычаг | |
| 40 | 17037011 | Масленка М10х1 | |
| 41 | 500346979 | Кронштейн | |
| 42 | 8132814 | Кольцо | |
| 43 | 18045114 | Регулировочное кольцо (D=25х36мм,SP=0,3) | |
| 44 | 41011850 | Пружина | |
| 45 | 41201148 | Шайба | |
| 46 | 16980531 | Гайка М16х1,5 | |
| 47 | 42042912 | Подвижное сочленение | |
| 48 | 41210782 | Рычаг переключения передач | |
| 49 | 42052539 | Тяга переключении | |
| 50 | 41203864 | Соединение | |
| 51 | 41203863 | Соединение | |
| 52 | 16982031 | Гайка | |
| 53 | 16979631 | Гайка М10 | |
| 54 | 41001972 | Опора | |
| 55 | 16625534 | Болт с шестигранной головкой М8х25 | |
| 56 | 17089674 | Пружинная шайба (D=8х16мм, H=2,2мм) | |
| 57 | 17816211 | Установочная деталь (D=8,5х18мм, H=10мм) | |
| 58 | 16674034 | Болт М8х1,25х40 | |
| 59 | 17308731 | Гайка М10х1,25 | |
| 60 | 80003142 | Подогнанный болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
