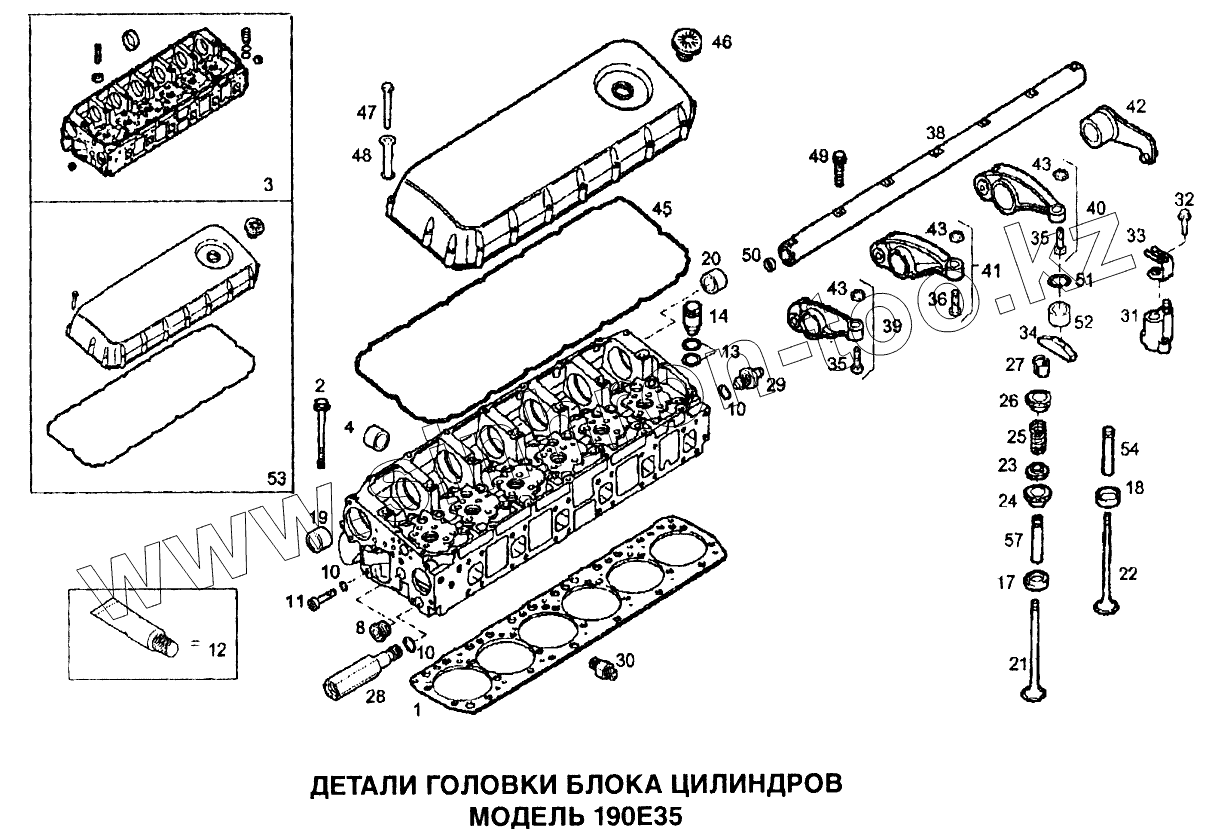

Каталог запасных частей к технике: IVECO EuroTech CURSOR. Детали головки блока цилиндров
1
2
3
4
4
4
4
8
8
10
10
10
11
12
13
14
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
38
39
40
41
42
43
43
43
45
46
47
48
49
50
51
52
53
54
54
54
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 99474208 | Уплотнение головки блока цилиндров | |
| 2 | 98473384 | Болт М16х2х170 | |
| 3 | 99484501 | Головка блока цилиндров в сборе | |
| 4 | 16990570 | Заглушка (D=20мм) | |
| 4 | 16990770 | Заглушка (D=25мм) | |
| 4 | 16990870 | Заглушка (D=28мм) | |
| 4 | 16991370 | Заглушка (D=45мм) | |
| 8 | 98472270 | Резьбовая пробка | |
| 8 | 98472271 | Резьбовая пробка | |
| 10 | 99489018 | Уплотняющая прокладка (D=12мм) | |
| 11 | 1110423 | Болт М14х1,5 | |
| 12 | 1905682 | Герметик "LOCITE" | |
| 13 | 17278881 | Круглое кольцо (D=23,5мм, SP=1,7мм) | |
| 14 | 99461442 | Седло насос-форсунки | |
| 17 | 99456802 | Седло клапана стандарт | |
| 18 | 99447343 | Седло клапана стандарт | |
| 19 | 99440675 | Втулка | |
| 20 | 500306966 | Втулка | |
| 21 | 99456803 | Впускной клапан | |
| 22 | 99457210 | Выпускной клапан | |
| 23 | 99444425 | Чашка пружины нижняя | |
| 24 | 40101573 | Чашка | |
| 25 | 98483264 | Пружина клапана | |
| 26 | 98471361 | Чашка пружины | |
| 27 | 98499819 | Сухарики | |
| 28 | 500328252 | Штуцер соединения | |
| 29 | 500304562 | Пробка сапуна | |
| 30 | 41905554 | Соединительный штуцер | |
| 31 | 500324912 | Цилиндр тормоза двигателя | |
| 32 | 16691124 | Винт под торцевой ключ М8х50 | |
| 33 | 98488328 | Удерживающая пружина М12х35 | |
| 34 | 99481459 | Клапанный мост | |
| 35 | 98498411 | Рокерный болт | |
| 36 | 98498410 | Рокерный болт | |
| 38 | 99446690 | Вал рокеров | |
| 39 | 99441962 | Рокер | |
| 40 | 98494581 | Рокер выпускной | |
| 41 | 99464346 | Рокер | |
| 42 | 98495660 | Рычаг моторного тормоза | |
| 43 | 4714417 | Регулировочная гайка | |
| 45 | 99446692 | Уплотнение крышки головки блока | |
| 46 | 98442027 | Маслозаливная пробка | |
| 47 | 16591924 | Болт с шестигранной головкой М6х50 | |
| 48 | 99446693 | Распорная втулка | |
| 49 | 99432231 | Болт с шестигранной головкой М14х1,5 | |
| 50 | 16988301 | Закрывающая пробка (D=20мм) | |
| 51 | 17084376 | Пружинная стопорная шайба М52х2 | |
| 52 | 500300903 | Скользящий башмак | |
| 53 | 500354345 | Крышка головки блока в сборе | |
| 54 | 500391437 | Направляющая клапана +0,2 | |
| 54 | 500391438 | Направляющая клапана +0,4 | |
| 54 | 500391436 | Направляющая клапана | |
| 57 | 500391441 | Направляющая клапана +0,2 | |
| 57 | 500391442 | Направляющая клапана +0,4 | |
| 57 | 500391440 | Направляющая клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
