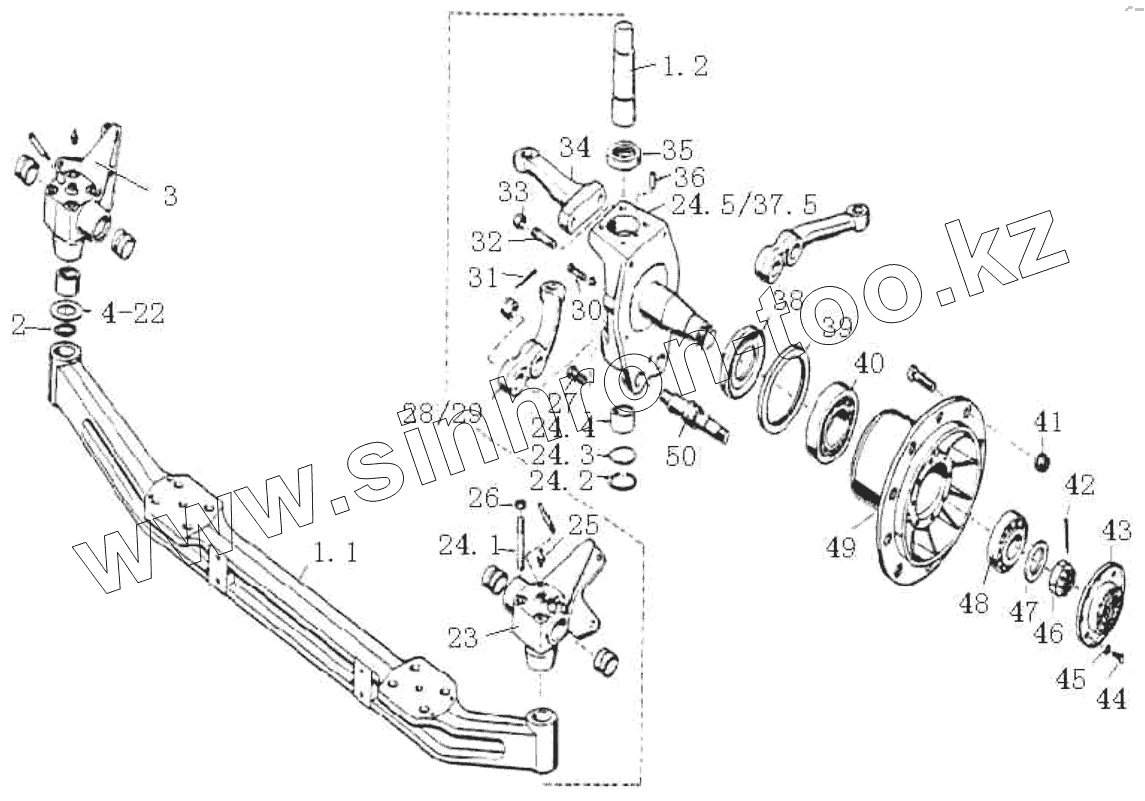

Каталог запасных частей к технике: HOWO ZZ3327N3647C-N2WA. Front Axle
1.1
1.2
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24.1
24.2
24.3
24.4
24.5
25
26
27
28
29
30
31
32
33
34
35
36
37.5
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | AZ9719410107 | 7t front steering axle asse. | |
| 1.1 | AZ9719410083 | Front steering axle | |
| 1.2 | WG9719410031 | Knuckle pin | |
| 2 | WG880 410052 | O-ring | |
| 3 | WG9100410036 | Bracket assy-right | |
| 4 | WG880 410094 | Washer | |
| 5 | 1880410095 | шайба | |
| 6 | 1880410096 | шайба | |
| 7 | WG880 410097 | Washer | |
| 9 | 1880410104 | шайба | |
| 10 | 1880410105 | шайба | |
| 11 | 1880410106 | шайба | |
| 12 | 1880410107 | шайба | |
| 13 | 1880410108 | шайба | |
| 14 | AZ9100410085 | Washer | |
| 15 | AZ9100410086 | Washer | |
| 16 | AZ9100410087 | Washer | |
| 17 | AZ9100410088 | Washer | |
| 18 | AZ9100410089 | Washer | |
| 19 | AZ9100410090 | Washer | |
| 20 | AZ9100410091 | Washer | |
| 21 | AZ9100410092 | Washer | |
| 22 | AZ9100410093 | Washer | |
| 23 | WG9100410032 | Bracket assy-left | |
| 24 | 199112410057 | Левый поворотный кулак в сборе | |
| 24.1 | WG880 410075 | Stud | |
| 24.2 | Q43056 | Кольцо | |
| 24.3 | WG880 410100 | Cover | |
| 24.4 | WG9100410129 | Bush | |
| 24.5 | AZ9112410055 | Knuckle-left | |
| 25 | AZ9003963004 | Grease assemby | |
| 25.1 | AZ9003963010 | Grease cover | |
| 25.2 | Q701B70 | шпилька | |
| 26 | 190003888458 | Гайка | |
| 27 | Q151C1220 | болт | |
| 28 | AZ9719410041 | Tie rod arm-left | |
| 29 | AZ9719410040 | Tie rod arm-right | |
| 30 | WG880 410059 | Adjusting screw | |
| 31 | Q5005050 | Шплинт | |
| 32 | WG880 410060 | Stud | |
| 33 | 190003872377 | Nut | |
| 34 | AZ9719410005 | Steering arm | |
| 35 | WG9700410049 | Bearing | |
| 36 | Q5211016 | Шпилька | |
| 37 | 199112410058 | Правый поворотный кулак в сборе | |
| 37.1 | WG880 410075 | Stud | |
| 37.2 | Q43056 | Кольцо | |
| 37.3 | WG880 410100 | Cover | |
| 37.4 | WG9100410129 | Bush | |
| 37.5 | AZ9112410056 | Knuckle-right | |
| 38 | WG9900410114 | Spacer | |
| 39 | WG9003074387 | Shaft seal ring | |
| 40 | 190003326543 | Roller bearing | |
| 41 | WG9003884160 | Колесная гайка | |
| 42 | Q5006370 | Шпилька | |
| 43 | WG9100410043 | Cover | |
| 44 | Q150B0816 | болт | |
| 45 | Q40308 | Пружинная шайба | |
| 46 | AZ9100411140 | контрящая гайка поворотного кулака | |
| 47 | WG9100410062 | Shim | |
| 48 | 190003326531 | Roller bearing | |
| 49 | AZ9112410111 | Front hub assy | |
| 49.1 | WG9112410009 | Front hub | |
| 49.2 | WG9100410104 | Nut | |
| 49.3 | WG9112410019 | Кольцевая шестерня для АВS | |
| 50 | WG880 410038 | Brake shoe pin | |
| 51 | WG295420033 | O-ring | |
| 52 | Q351B14T15 | низкая гайка | |
| 53 | WG9719410028 | Nameplate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
