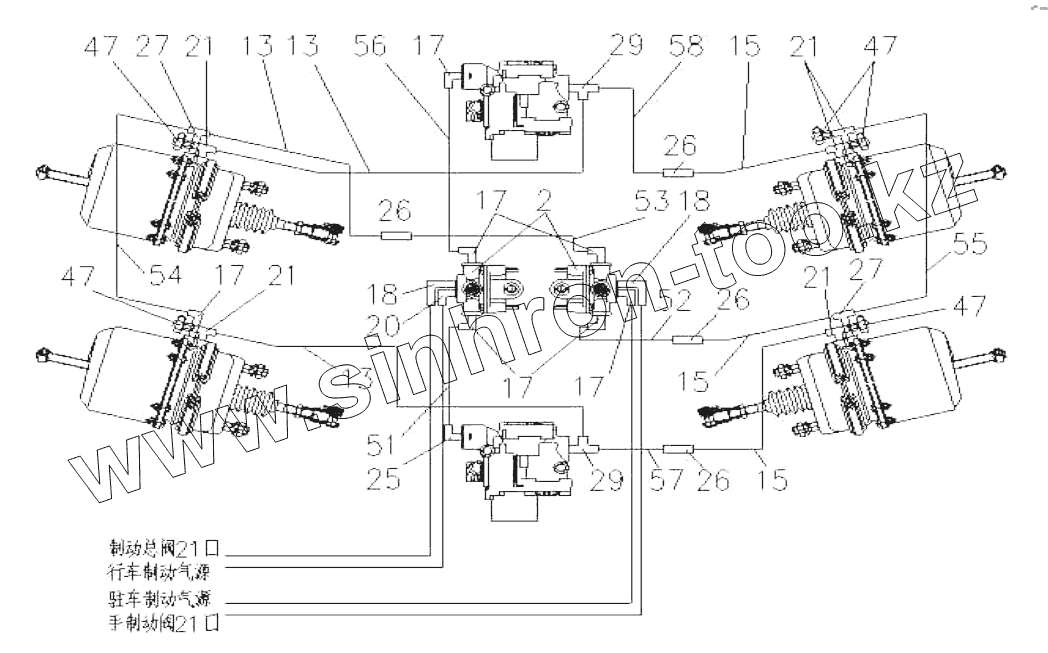

Каталог запасных частей к технике: HOWO ZZ3327N3647C-N2WA. Double brake device
2
13
13
13
15
15
15
17
17
17
17
17
18
18
20
21
21
21
21
25
26
26
26
26
27
27
29
29
47
47
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | WG9000360524 | Relay valve | |
| 4 | WG9719360032 | Silencer | |
| 6 | AZ9731360803 | Bracket | |
| 7 | Q340B08 | гайка | |
| 8 | Q40308 | Пружинная шайба | |
| 9 | Q150B1040 | Hex bolt | |
| 10 | Q40110 | Шайба | |
| 11 | Q40310 | Пружинная шайба | |
| 12 | Q340B10 | гайка | |
| 13 | WG9725360490 | Hose assy | |
| 15 | WG9725360480 | Hose assy | |
| 17 | 190003559955 | Угловое соединение | |
| 18 | WG9114360010 | Штуцер | |
| 20 | AZ9100362002 | Connector | |
| 21 | WG9003559901 | Connector | |
| 23 | WG9000360292 | Прокладка | |
| 25 | 1406070015 | Sealing ring | |
| 26 | 190003559474 | Штуцер | |
| 27 | WG99100360112 | Тройник | |
| 29 | WG9100362003 | Connector | |
| 31 | 26600360020 | Bracket | |
| 32 | 199100360166 | угольный кронштейн | |
| 33 | Q150B1025 | болт | |
| 34 | Q40210 | Шайба | |
| 35 | Q40310 | Пружинная шайба | |
| 36 | Q340B10 | гайка | |
| 37 | WG9000361013 | Hexagonal thin nut | |
| 41 | WG9000361015 | Hexagonal thin nut | |
| 43 | WG9000361016 | Support washer | |
| 45 | WG9000361017 | O rings | |
| 47 | WG9000361401 | Pressure test joint assemby | |
| 49 | 190003559514 | зажимное кольцо | |
| 50 | 190003559563 | Резьбовой переходник | |
| 59 | AZ9725360027 | Bracket | |
| 60 | Q150B1245 | болт | |
| 61 | Q40112 | Шайба | |
| 62 | Q40312 | Пружинная шайба | |
| 63 | Q340B12 | гайка | |
| 64 | Q150B0875 | Screw | |
| 65 | Q40108 | Шайба | |
| 66 | Q40308 | Пружинная шайба | |
| 67 | Q340B08 | гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
