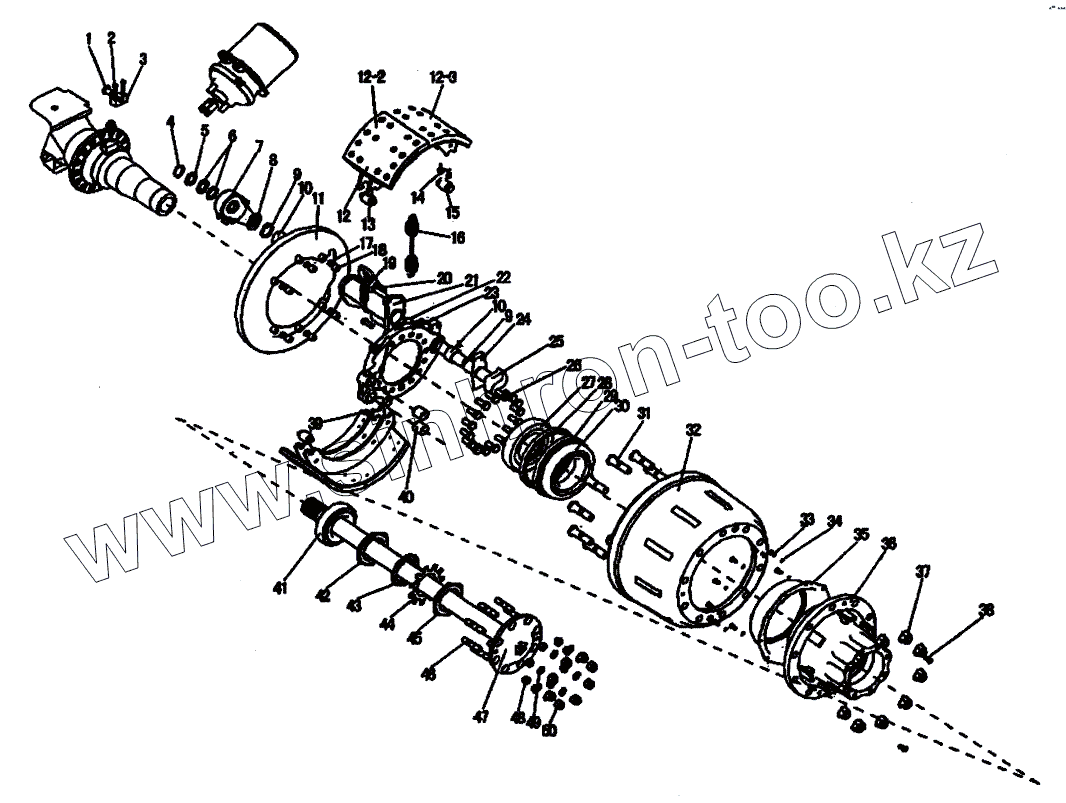

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Тормоз заднего моста
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
12-2
12-3
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | AZ9107346010 | защитный кожух вывода датчика ABS | |
| 2 | Q218B0835 | винт | |
| 3 | AZ9107346006 | кронштейн датчика | |
| 4 | 1229D2942 | Стопорное кольцо | |
| 5 | 1229W3117 | Шайба | |
| 6 | 1229J3130 | Шайба | |
| 7 | AZ9111340040 | рычаг регулировки зазора тормоза в сборе | |
| 7 | WG9111340045 | Автоматический регулятор зазора | |
| 7а | AZ9111340025 | фиксаторная шайба | |
| 7b | Q33208 | Стопорная гайка | |
| 8 | 1229Н4090 | Шайба | |
| 9 | A 1205V1556 | сальник - кронштейн вала | |
| 10 | WG1225L1208 | Втулка | |
| 11 | A3236R2124 | пылезащитный колпак | |
| 11а | A3236Q2123 | пылезащитный колпак | |
| 12 | AZ9761340106 | тормозная колодка с прокладкой в сборе | |
| 12-1 | AZ9761340105 | тормозная колодка | |
| 12-2 | AZ9761340103 | тормозная накладка (со стороны опорного пальца) | |
| 12-3 | AZ9761340104 | тормозная накладка (со стороны кулака) | |
| 12-4 | 5-60730 | Кольцо | |
| 12-5 | WG9761340108 | Заклепка | |
| 13 | 1259N274 | Болт | |
| 14 | 31050В210 | держатель ролика тормозной колодки | |
| 15 | 1779R18 | Ролик | |
| 16 | 2258W803 | Пружина | |
| 17 | Q150B1028 | болт | |
| 18 | AZ9118340012 | проставка пылезащитного колпака | |
| 19 | 2258Н1230 | Пружина | |
| 20 | Q150B1235 | болт | |
| 21 | AZ9761345541 | кронштейн тормозной камеры второго задн.моста (левый) | |
| 21а | AZ9761345542 | кронштейн тормозной камеры второго задн,моста (правый) | |
| 21 | AZ9761345555 | кронштейн тормозной камеры одинар. заднего моста (левый) | |
| 21а | AZ9761345556 | кронштейн тормозн.камеры одинарн. заднего моста (правый) | |
| 21 | AZ9761345543 | кронштейн торм.камеры среднего моста в сборе (левый) | |
| 21а | AZ9761345544 | кронштейн торм.камеры среднего моста в сборе (правый) | |
| 22 | 1205G761 | Кольцо круглого сечения | |
| 23 | 3211W6003 | Анкерный кронштейн левый | |
| 23а | 3211W6004 | Анкерный кронштейн правый | |
| 24 | 1229G4089 | Шайба | |
| 25 | AZ9761348144 | вал кулака левый | |
| 25а | AZ9761348143 | вал кулака правый | |
| 26 | Q151B1635TF2 | болт | |
| 27 | AZ9111340017 | распорное кольцо | |
| 28 | WG9112340114 | Прокладка | |
| 29 | WG9112340113 | Прокладка | |
| 30 | 190003326067 | Роликоподшипник | |
| 31 | WG9107340002 | Колесный болт | |
| 32 | AZ9118340006 | тормозной барабан | |
| 33 | Q150B0816 | болт | |
| 34 | Q40308 | Пружинная шайба | |
| 35 | AZ9761340021 | маслоотражательный колпак | |
| 36 | AZ9761340082 | ступица заднего колеса | |
| 36а | WG9112340008 | Шестерня | |
| 37 | WG9003884160 | Колесная гайка | |
| 38 | Q2541025 | Болт | |
| 39 | 1218G85 | Шпилька | |
| 40 | WG1225L1208 | Втулка | |
| 41 | 32217 | Подшипник | |
| 42 | 1227N1184 | Внутренняя регулировочная гайка | |
| 43 | 1229М3003 | Стопорная пластина | |
| 44 | AZ9107334673 | контровочная шайба | |
| 45 | 1227Р1186 | Внешняя регулировочная гайка | |
| 46 | WG9107340003 | Шпилька | |
| 47 | AZ9761341020 | полуось (левая) | |
| 47а | AZ9761341010 | полуось (правая) | |
| 48 | 1246V1166 | Втулка | |
| 49 | 1229X518 | предохранительная шайба с зубом | |
| 50 | 190003888627 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
