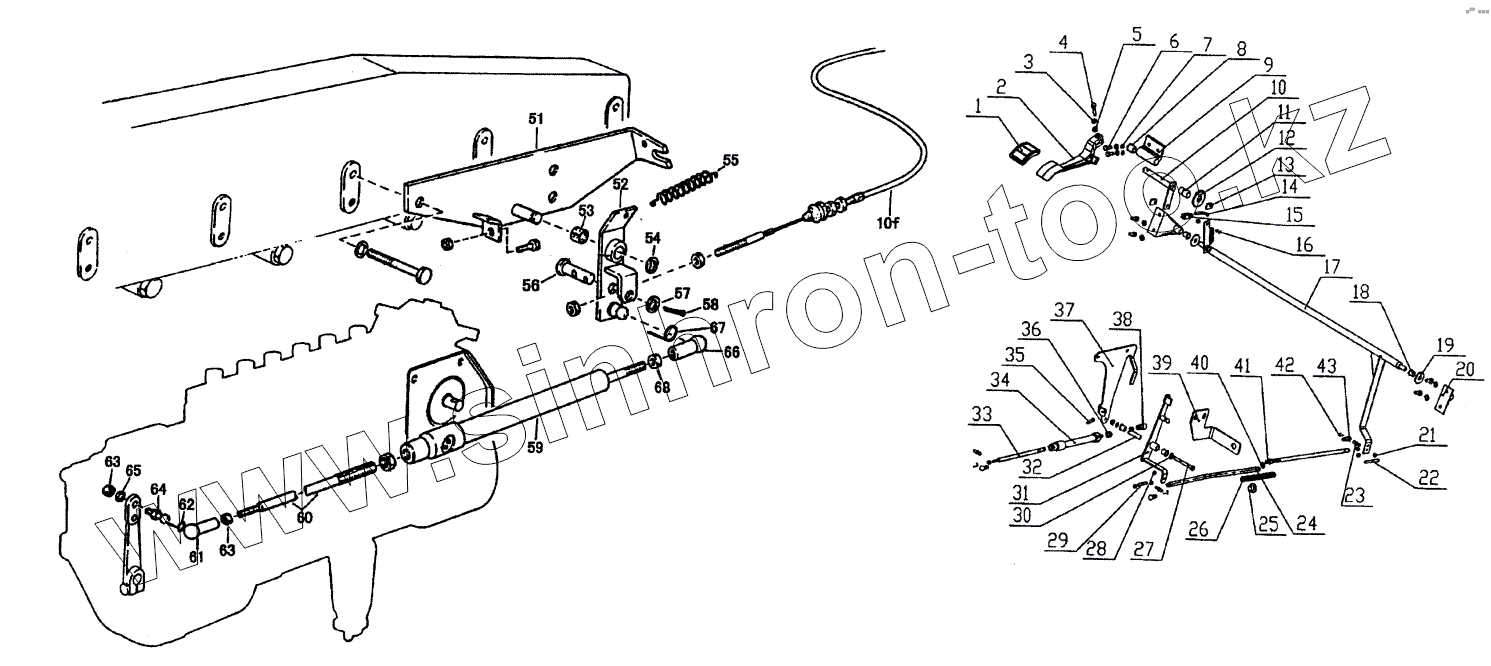

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Механизм управления педалью подачи топлива

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
Позиция на иллюстрации Заводской номер детали Название детали
1 AZ9719570001 накладка на педаль газа
2 AZ9719470002 педаль газа
3 040108 Шайба
4 Q15080835 болт
5 Q340808 гайка
6 Q15080820 болт
7 Q40308 Пружинная шайба
8 AZ9719570006 втулка
9 AZ9719570007 кронштейн
10 WC0719570003 управляющая ось в сборе
10 WC0719570085 управляющая ось в сборе
10-1 AZ9719570085 пластина
10-2 Q15080640 болт
10-3 Q340806 гайка
10-4 AZ9719570073 кронштейн
10-5 1288570057 натяжная пружина
10-6 WG972557000 тросик акселератора
10-7 Q350806T15 гайка
10-8 1680580023 хомут шланга указателя давления масла
11 AZ9719570008 втулка
12 AZ9719570009 резиновое кольцо
13 AZ9719570012 пластмассовая прокладка
14 AZ9719570011 регулировочный винт
15 190003964412 Вильчатая головка
16 Q43650 Стопорное кольцо
17 WG9719570015 Рычаг
18 AZ9719570023 втулка
19 Q40212 Шайба
20 AZ9719570010 кронштейн
21 Q340806 гайка
22 AZ9719570051 резьбовой рычаг
23 190003963313 Шаровая пятка
24 AZ9719570040 толкающая штанга
25 AZ9719570060 упорная втулка
26 AZ9719570061 пружина
27 Q15080870 болт
28 Q33206 Гайка
29 AZ9719570052 резьбовой рычаг
30 AZ9719570034 резиновая прокладка
31 AZ9719570029 рычаг
32 AZ9719570033 втулка
33 199012570062 Резьбовая тяга
34 WG9100570002 Рабочий цилиндр
35 Q15080625 болт
36 Q340810 гайка
37 AZ9719570026 кронштейн
38 1900003963623 Чашка шарового шарнира
39 AZ9719570062 кронштейн
40 Q40206 Шайба
41 AZ9719570045 толкающая штанга
42 190003936513 Зажим
43 WG92570025 шарообразный шарнир
51 AZ9118570011 кронштейн в сборе
52 199100570018 Рычаг
53 WG99014180012 Втулка
54 Q43680 Стопорное кольцо
55 199100570065 Пружина
56 199012570084 Болт
57 Q40110 Шайба
58 Q5003216 Шплинт
59 WG9100570002 Рабочий цилиндр
60 AZ9118570003 резьбовой рычаг
61 WG92570025 шарообразный шарнир
62 190003936513 Зажим
63 Q340806 гайка
64 190003963313 Шаровая пятка
65 Q40506 Пружинная шайба
66 190003963623 Чашка шарового шарнира
67 190003936514 Зажим
68 Q340808 гайка
