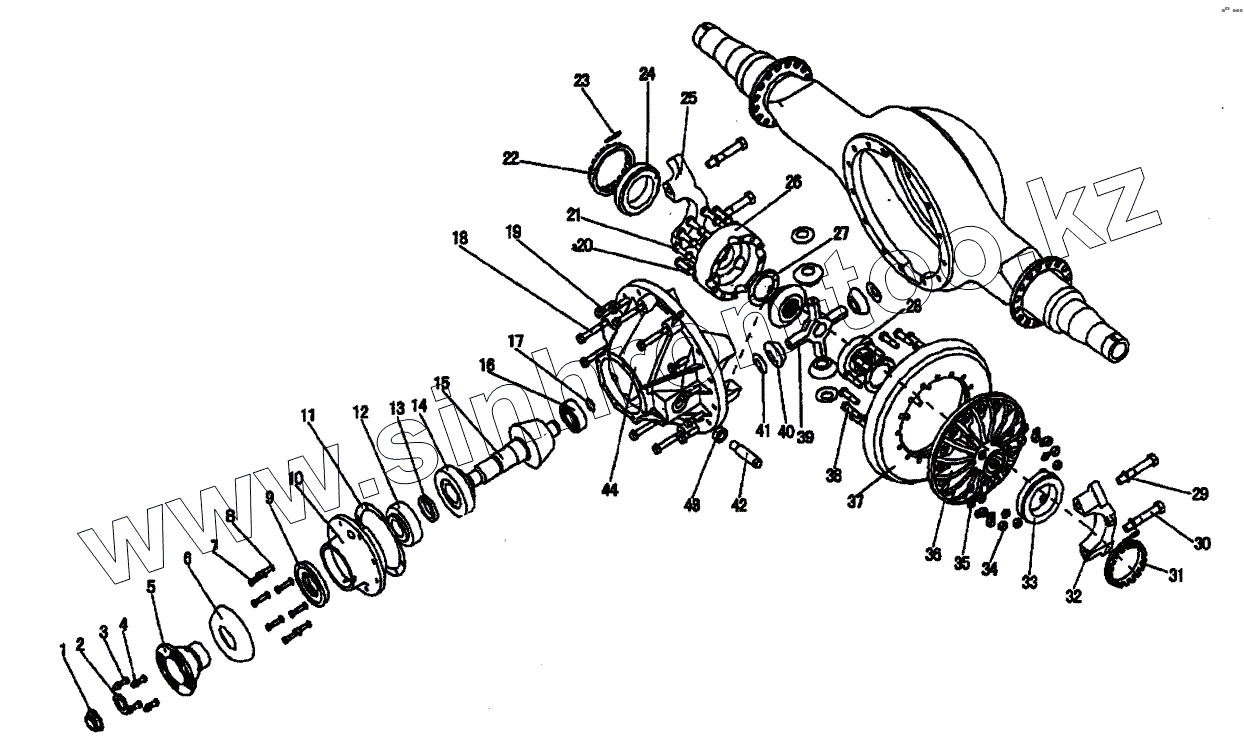

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Механизм привода заднего моста HOWO
1
2
3
4
5
5
5
6
7
8
9
10
11
11
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| АС71313200660 | АС71313200660 | Задний ведущий мост | |
| АС71613200130 | АС71613200130 | Задний ведущий мост | |
| АС71613200662 | АС71613200662 | Задний ведущий мост | |
| АС71613200663 | АС71613200663 | Задний ведущий мост | |
| 1 | WG40X1233 | самоконтрящая гайка | |
| 2 | 1229N1730 | Шайба | |
| 3 | Q151C1245 | Болт | |
| 4 | 190003888457 | Гайка | |
| 5 | AZ9761320380 | торц. зубчат.фланец в сборе (ф 165) | |
| 5-1 | AZ9761320381 | торц. зубчат.фланец в сборе (ф 165) | |
| 5 | AZ9118320280 | торцевой зубчатый фланец в сборе (ф 180) | |
| 5-1 | AZ9118320281 | торцевой зубчатый фланец (ф 180) | |
| 5 | AZ9761320167 | плоский фланец ф 165 | |
| 5-1 | AZ9761320168 | корпус фланца ф 165 | |
| 6 | 3264G189 | Крышка | |
| 7 | 41X1408 | болт | |
| 8 | 1229С1511 | Прокладка | |
| 9 | A1205Q2591 | сальник в сборе | |
| 10 | А29761320001 | гнездо подшипника | |
| 11 | 2803Y2755 | Шайба | |
| 11 | 2803Z2756 | Шайба | |
| 11 | 2803А2757 | Шайба | |
| 11 | 280382758 | прокладка - седло подшипника ведущей конич.шестерни | |
| 12 | HY15311-H715334 | наружное кольцо подшипника-внутренее кольцо подш-ка | |
| 13 | S2203H8536 | комплект регулировочных прокладок | |
| 14 | 9220-9278 | Подшипник | |
| 15 | AZ9118321014 | пара ведущих конических шестерен в сборе | |
| 15 | AZ9761321014 | пара ведущих конических шестерен в сборе | |
| 16 | WG1228S1267 | Роликоподшипник | |
| 17 | 1229L1624 | Стопорное кольцо | |
| 18 | MS2161201 | болт | |
| 19 | MS2160601 | болт | |
| 20 | 1229U1503 | Шайба | |
| 21 | WG41X1275 | соединительный болт картера дифференциала (кат. 12.9) | |
| 22 | 2214S1137 | Регулировочная гайка | |
| 23 | 1199R2176 | Шплинт | |
| 24 | JM822010-JM822049 | наружное кольцо подшипника-внутренее кольцо подш-ка | |
| 25 | А3212Х1194 | Крышка | |
| 26 | 3235F2138 | Картер 1/2 дифференциала без фланца | |
| 27 | 1229L3002 | Кольцо | |
| 28 | 2234Z1066 | Коническая шестерня | |
| 29 | 42X1024 | шайба | |
| 30 | 41X1018 | болт (кат. 10.9) | |
| 31 | 2214G1125 | Регулировочная гайка | |
| 32 | A3212Z1196 | крышка подшипника в сборе | |
| 33 | NP022042-NP579116 | наружное кольцо подшипника-внутренее кольцо подш-ка | |
| 34 | WG40X1182 | самоконтрящая гайка | |
| 35 | 1229W1557 | Шайба | |
| 36 | AZ9761322143 | чашка дифференциала (с фланцем) | |
| 38 | AZ9118321334 | соединит, болт ведомой конической шестерни (кат. 12.9) | |
| 39 | 3278W335 | Крестовина дифференциала | |
| 40 | AZ9118321001 | сателлит дифференциала | |
| 41 | 1229К3001 | Кольцо | |
| 42 | AZ9761321167 | упорный болт | |
| 43 | 1227D472 | Гайка | |
| 44 | AZ9761321890 | картер главной передачи в сборе | |
| 44-1 | AZ9761321899 | картер главной передачи | |
| 45 | А2 3235К21431 | дифференциал в сборе | |
| 46 | А13235К21431 | картер дифференциала в сборе | |
| 47 | KIT2318 | узлы дифференциала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
