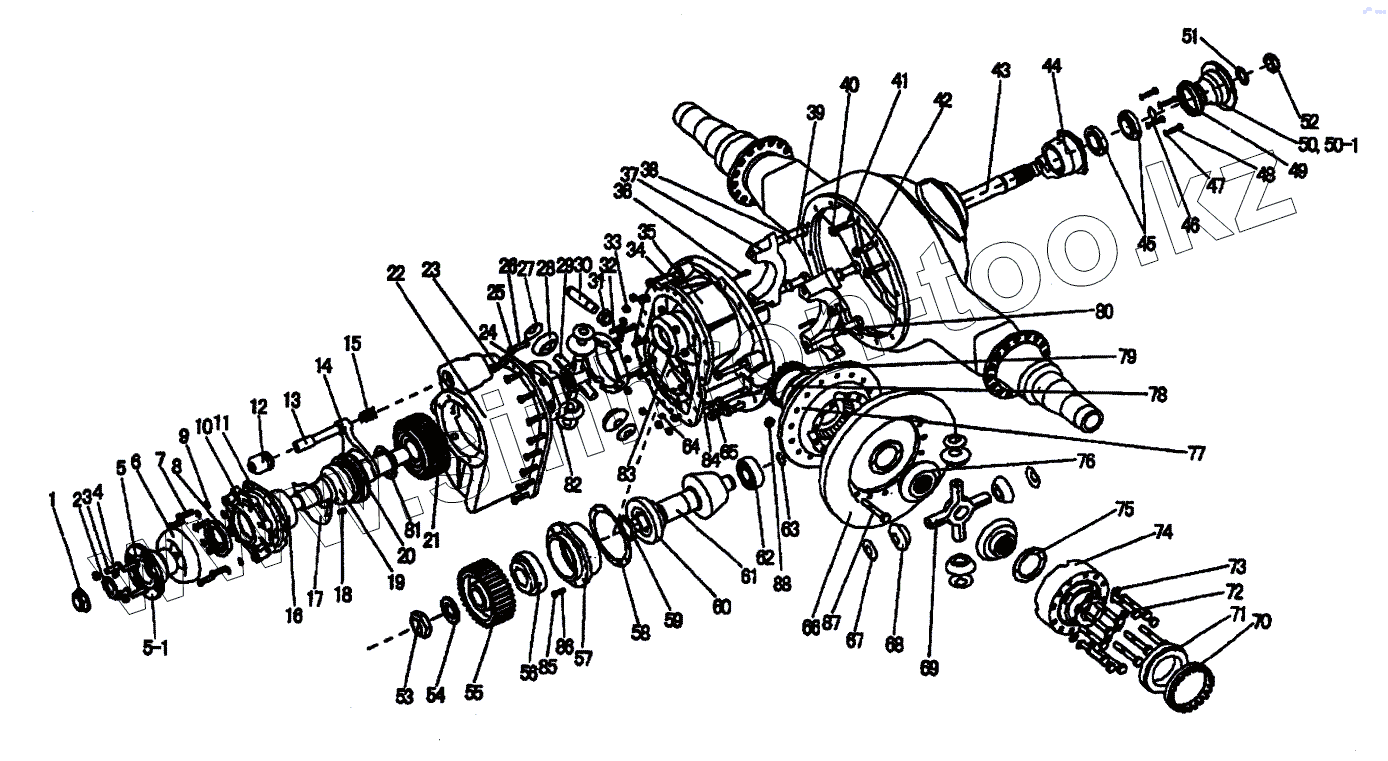

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Механизм привода среднего моста HOWO
1
2
3
4
5
5-1
5
5-1
5
5-1
5
5-1
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50-1
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| АС71613200110 | АС71613200110 | Первый задний ведущий мост (I=4.22) | |
| АС71613200111 | АС71613200111 | Первый задний ведущий мост (I=4.22) | |
| АС71613200112 | АС71613200112 | Первый задний ведущий мост (I=4.22) | |
| АС71613200113 | АС71613200113 | Первый задний ведущий мост (I=4.22) | |
| AZ9761320422 | AZ9761320422 | главная передача среднего моста HOWO 1697 в сборе | |
| AZ9761320421 | AZ9761320421 | главная передача среднего моста HOWO 1697 в сборе | |
| АС71613200114 | АС71613200114 | Первый задний ведущий мост (I=3.73) | |
| 1 | WG40X1233 | самоконтрящая гайка | |
| 2 | 1229N1730 | Шайба | |
| 3 | Q150B1445TF2 | Болт | |
| 4 | Q33414T13F2 | Контргайка | |
| 5 | AZ9761320280 | торц. зубчат.фланец в сборе (ф 180) | |
| 5-1 | AZ9761320281 | торцевой зубчатый фланец(ф180) | |
| 5 | AZ9761320166 | торц. зубчат, фланец в сборе (ф 165) | |
| 5-1 | AZ9761320163 | торцевой зубчатый фланец (ф 165) | |
| 5 | AZ9761320182 | фланец в сборе (ф 180) | |
| 5-1 | AZ9761320183 | Фланец (ф 180) | |
| 5 | AZ9761320165 | Фланец в сборе (ф 165) | |
| 5-1 | AZ9761320164 | корпус плоского фланца ф 165 | |
| 6 | 3264G189 | Крышка | |
| 7 | MS2120451 | болт | |
| 8 | A 1205J2428 | сальник в сборе | |
| 9 | 1229D4632 | Шайба | |
| 10 | А3226Н1126 | Комплект подшипников | |
| 10-1 | 3226Н1126 | Комплект подшипников | |
| 10-2 | НМ813820 | Внешнее кольцо подшипника | |
| 11 | 2203К9241 | Шайба | |
| 11 | 2203L9242 | Шайба | |
| 11 | 2203М9243 | Шайба | |
| 12 | А2 3261Q1057 | Цилиндр | |
| 12-1 | 2230J1180 | Поршень | |
| 12-2 | 5X1198 | кольцо | |
| 12-3 | 3261Q1057 | Цилиндр | |
| 13 | 2244К1025 | Тяга | |
| 14 | AZ9761321086 | переводная вилка | |
| 15 | 2258U411 | Пружина | |
| 16 | НМ813810-НМ813844 | Подшипник | |
| 17 | AZ9111320020 | маслоотражательный колпак | |
| 18 | Q150B816 | болт | |
| 18а | Q40308 | Пружинная шайба | |
| 19 | AZ9761321195 | входной вал в сборе | |
| 19-1 | AZ9161321196 | входной вал | |
| 19-2 | 1228К37 | Стальной шарик | |
| 20 | 310U1061 | зубчатая муфта включения | |
| 21 | AZ9761320085 | ведущая цилиндрическая шестерня в сборе | |
| 21-1 | AZ9761320086 | ведущая цилиндрическая шестерня | |
| 21-2 | WG9761320084 | Втулка | |
| 22 | AZ9761321312 | картер редуктора | |
| 23 | Q150B1250 | болт | |
| 24 | Q340B10 | гайка | |
| 24а | 1229К1597 | Шайба | |
| 25 | MN3121 | гайка (С-01 ОМ) | |
| 26 | 41X1208 | болт (кат. 10.9) | |
| 27 | 1229Q2929 | Кольцо | |
| 28 | 2233К245 | Коническая шестерня | |
| 29 | 3278N300 | Крестовина дифференциала | |
| 30 | AZ9761321167 | упорный болт | |
| 31 | 1227D472 | Гайка | |
| 32 | MS210080A 1 | болт | |
| 33 | Q340B12 | гайка | |
| 33а | Q40312 | Пружинная шайба | |
| 34 | MS216120 1 | болт(В-020М) | |
| 35 | AZ9761320411 | картер гл. передачи с крышкой подш-ка | |
| 35-1 | AZ9761321894 | картер главной передачи | |
| 36 | 1199R2176 | Шплинт | |
| 37 | А 321221196 | крышка подшипника в сборе | |
| 38 | 42X1024 | шайба | |
| 39 | 41X1018 | болт (кат. 10.9) | |
| 40 | MN3161 | гайка (кат. 10.0, С-01 ОМ) | |
| 41 | 4X1746 | шпилька (класс 10.9) | |
| 42 | 4X1740 | шпилька (класс 10.9) | |
| 43 | AZ9761321010 | проходной вал | |
| 44 | AZ9761321112 | гнездо подшипника | |
| 45 | 385А-382А | Подшипник | |
| 46 | AZ9761322590 | комплект стопорных колец | |
| 47 | Q40110 | Шайба | |
| 48 | Q150B31025 | болт | |
| 49 | AZ9761322430 | сальник в сборе | |
| 50 | AZ9761320285 | торцевой зубч.выходной фланец среднего моста HOWO 1697 (ф 165) | |
| 50-1 | AZ9761320282 | корпус торцевого зубчатого выходного фланца среднего моста Хово 1697 (ф 165) | |
| 50-2 | AZ9761320283 | пылезащитный колпак | |
| 51 | 1229Т1736 | Шайба | |
| 52 | AZ9761321237 | контргайка ( класс 12.0 ) | |
| 52а | Q5005060 | Шплинт | |
| 53 | WG40X1145 | самоконтрящая гайка (класс 12.0) | |
| 54 | 1229G4063 | Шайба | |
| 55 | AZ9761320016 | ведомая цилиндрическая шестерня | |
| 56 | Н715311-Н715341 | Подшипник | |
| 57 | AZ9761320017 | гнездо подшипника | |
| 58 | AZ9761322785 | Группа шайги гнезда подшипника ведущой шестерни | |
| 59 | AZ9761320020 | комплект регулировочных колец | |
| 60 | 9185-9121 | Подшипник | |
| 61 | AZ9761320120 | пара конических шестерен в сборе 38/9 | |
| 61-1 | AZ9761320124 | ведущая коническая шестерня 9 | |
| 61-2 | AZ9761320125 | ведомая коническая шестерня 38 | |
| 61 | AZ9761320121 | пара конических шестерен в сборе 41/11 | |
| 61-1 | AZ9761320224 | ведущая коническая шестерня 11 | |
| 61-2 | AZ9761320225 | ведомая коническая шестерня 41 | |
| 62 | WG1228S1267 | Роликоподшипник | |
| 63 | 1229L1624 | Стопорное кольцо | |
| 64 | Q5211016 | Шпилька | |
| 65 | MS2160601 | болт | |
| 67 | 1229К3001 | Кольцо | |
| 68 | AZ118321001 | сателлит дифференциала | |
| 69 | 3278W335 | Крестовина дифференциала | |
| 70 | 2214S1137 | Регулировочная гайка | |
| 71 | JM822010-JM822049 | наружное кольцо подшипника-внутренее кольцо подш-ка | |
| 72 | WG41X1275 | соединительный болт картера дифференциала (кат. 12.9) | |
| 73 | 1229U1503 | Шайба | |
| 74 | 3235F2138 | Картер 1/2 дифференциала без фланца | |
| 75 | 1229L3002 | Кольцо | |
| 76 | 2234Z1066 | Коническая шестерня | |
| 77 | AZ9761322143 | чашка дифференциала (с фланцем) | |
| 78 | NP011042-NP579116 | внутреннее кольцо подшипника - наружное кольцо подшипника | |
| 79 | 2214G1125 | Регулировочная гайка | |
| 80 | А 3212X1194 | крышка подшипника в сборе | |
| 81 | AZ9761324785 | упорная шайба входного вала | |
| 82 | 3235Q1967 | Передний корпус дифференциала моста | |
| 83 | AZ9761321190 | шестерня чашки межосевого дифференциала | |
| 84 | JM714210-JM714249 | внутреннее кольцо подшипника - наружное кольцо подш-ка | |
| 85 | Q340B12 | гайка | |
| 85а | Q40312 | Пружинная шайба | |
| 86 | Q1201232 | Шпилька | |
| 87 | AZ9118321334 | соединит, болт ведомой конической шестерни (кат. 12.9) | |
| 88 | WG40X1182 | самоконтрящая гайка | |
| 88а | 1229W1557 | Шайба | |
| 90 | WG9000310049 | Болт | |
| 91 | 190003888459 | Гайка | |
| 95 | А2 3235К21431 | дифференциал в сборе | |
| 96 | А13235К21431 | картер дифференциала в сборе | |
| 97 | KIT2318 | узлы дифференциала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
