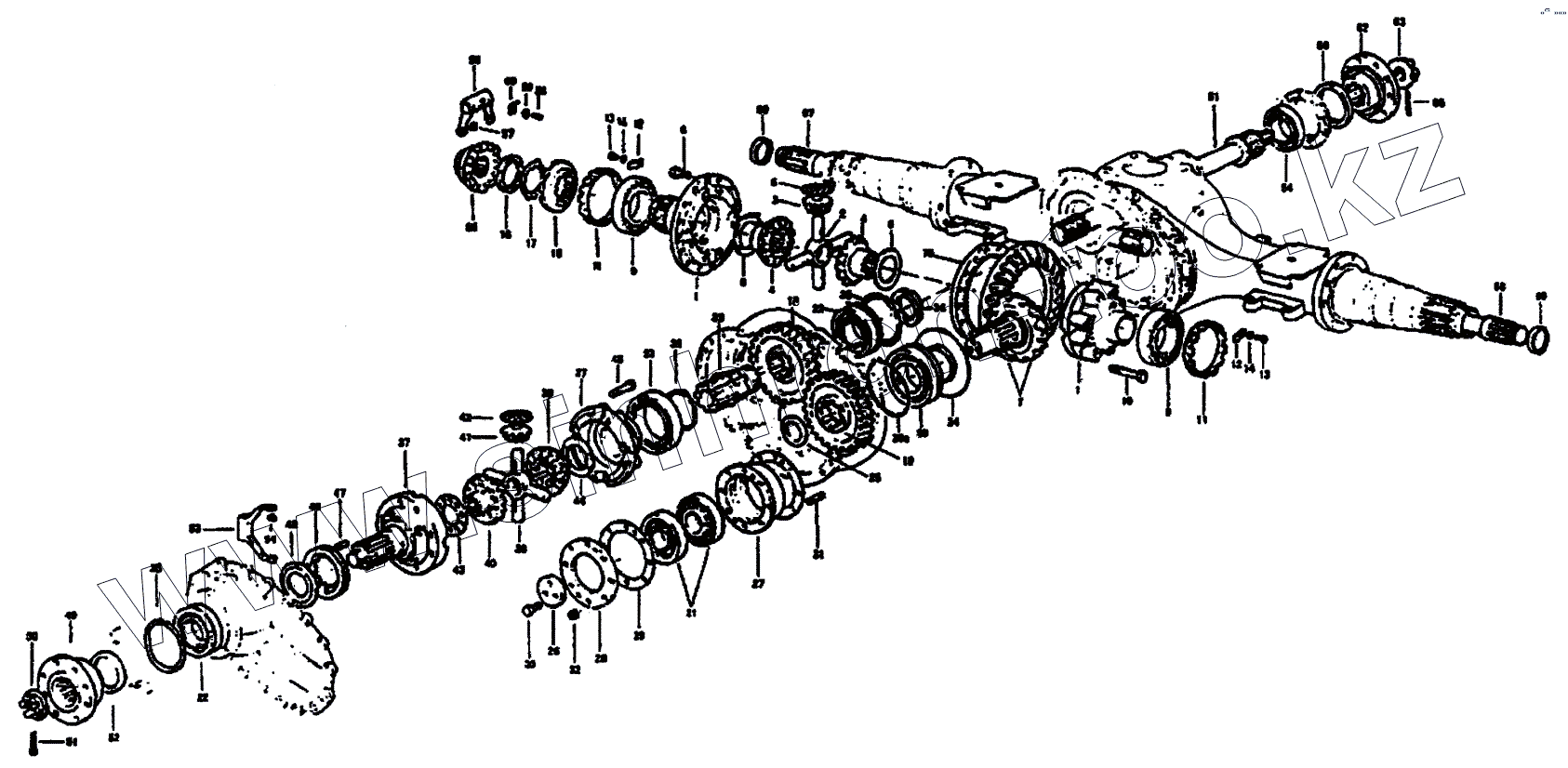

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Механизм привода среднего моста
1
1
2
3
4
4
5
6
6
6
6
6
6
7
7
7
7
8
9
9
10
11
11
12
12
12
13
13
13
14
14
14
16
17
18
18
18
18
19
19
19
21
22
22
23
24
25
26
26
26а
27
27
27
28
29
29
29
29
33
34
37
37
38
39
40
41
42
42
43
43
43
43
43
44
44
44
44
44
45
46
47
49
49
49
49
50
51
52
52
53
54
61
62
62
63
65
66
67
67
68
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 199114320004 | 199114320004 | Первый задний мост | |
| AZ9231320004 | AZ9231320004 | ведущий средний мост | |
| 199114320003 | 199114320003 | Первый задний мост | |
| AZ9231320003 | AZ9231320003 | ведущий средний мост | |
| 199014320219 | 199014320219 | Первый задний мост | |
| AZ9114320231 | AZ9114320231 | ведущий средний мост | |
| AZ9114322010 | AZ9114322010 | ведущий средний мост | |
| AZ9114320214 | AZ9114320214 | ведущий средний мост | |
| AZ9114320264 | AZ9114320264 | ведущий средний мост | |
| AZ9114320226 | AZ9114320226 | ведущий средний мост | |
| AZ9631320211 | AZ9631320211 | ведущий средний мост | |
| AZ9114320215 | AZ9114320215 | ведущий средний мост | |
| AZ9231320215 | AZ9231320215 | ведущий средний мост | |
| 199014320265 | 199014320265 | Первый задний мост | |
| AZ9231320216 | AZ9231320216 | ведущий средний мост | |
| AZ9114320017 | AZ9114320017 | ведущий средний мост | |
| 1 | 199014320165 | Корпус дифференциала | |
| 2 | 199014320091 | Крестовина дифференциала | |
| 3 | 199012320010 | Планетарная шестерня | |
| 4 | 199012320009 | Планетарная шестерня | |
| 5 | 199012320150 | Чашка шестерни | |
| 6 | 11800320012 | Регулировочная шайба | |
| 6 | 199012320129 | Регулировочная шайба | |
| 6 | 11800320131 | Регулировочная шайба | |
| 6 | 11800320132 | Регулировочная шайба | |
| 6 | 13809320169 | Шайба | |
| 7 | AZ9004320251 | пара конических шестерен 28/17 | |
| 7 | 199014320250 | Коническая пара | |
| 7 | 199014320253 | Коническая пара | |
| 7 | 199014320255 | Коническая пара | |
| 8 | Q151B1635TF2 | болт | |
| 8а | WG9004320003 | Фиксатор | |
| 9 | 190003326148 | Роликоподшипник | |
| 10 | Q151B1480TF2 | болт | |
| 11 | 13809320159 | Кольцо | |
| 12 | 179000320027 | Резьбовой блок | |
| 13 | Q150B0816 | болт | |
| 14 | Q40308 | Пружинная шайба | |
| 15 | 13809320155 | Собачка переключения | |
| 16 | 13809320157 | Гайка | |
| 17 | 13809320158 | Фиксатор | |
| 18 | 199114320002 | Ведущая шестерня | |
| 18 | 199014320209 | Ведущая шестерня | |
| 18 | 199014320136 | Ведущая шестерня | |
| 19 | 199114320001 | Ведомая шестерня | |
| 19 | 199014320208 | Ведомая шестерня | |
| 19 | 199014320137 | Ведомая шестерня | |
| 20 | WG9014320257 | Роликоподшипник | |
| 20а | 199014320256 | Стопорное кольцо | |
| 21 | 190003326333 | Роликоподшипник | |
| 22 | 190003311543 | Шарикоподшипник | |
| 23 | 190003310239 | Шарикоподшипник | |
| 24 | 199014320174 | Пластина | |
| 25 | 199014320140 | Кольцо | |
| 26 | 1780 320088 | нажимная пластина подшипника | |
| 26а | AZ9114320002 | замковая пластина-болт нажимной пластины подшипника | |
| 27 | 199014320129 | корпус подшипника | |
| 28 | 199014320128 | Пластина | |
| 29 | 199014320131 | Шайба | |
| 29 | 199014320132 | Шайба | |
| 29 | 199014320133 | Шайба | |
| 29 | 199014320134 | Шайба | |
| 30 | Q150B1430TF2 | болт | |
| 31 | 190003813543 | Болт | |
| 32 | Q33210 | Гайка | |
| 33 | 199014320135 | Полый вал | |
| 34 | 199012250031 | Гайка | |
| 35 | 190003935383 | Стопорное кольцо | |
| 36 | 190003933580 | Стопорное кольцо | |
| 37 | 199014320166 | Картер дифференциала | |
| 38 | 199014320091 | Крестовина дифференциала | |
| 39 | 199014320059 | Коническая шестерня задняя | |
| 40 | 199114320032 | Коническая шестерня передняя | |
| 41 | 199012320010 | Планетарная шестерня | |
| 42 | 199012320150 | Чашка шестерни | |
| 43 | 199014320067 | Шайба | |
| 43 | 199014320068 | Передняя шайба шестерни ведущего вала | |
| 43 | 199014320211 | Передняя шайба шестерни ведущего вала | |
| 43 | 199014320069 | Передняя шайба шестерни ведущего вала | |
| 43 | 199014320070 | Передняя шайба шестерни ведущего вала | |
| 44 | 199014320071 | Задняя шайба шестерни ведущего вала | |
| 44 | 199014320072 | Задняя шайба шестерни ведущего вала | |
| 44 | 199014320210 | Задняя шайба шестерни ведущего вала | |
| 44 | 199014320073 | Задняя шайба шестерни ведущего вала | |
| 44 | 199014320074 | Задняя шайба шестерни ведущего вала | |
| 45 | Q151B1480TF2 | болт | |
| 46 | 1228 320105 | замочное кольцо механизма блокировки дифф-ла | |
| 47 | 1228 320106 | штифт механизма блокировки дифф-ла | |
| 48 | 199014320061 | Шайба корпуса дифференциала | |
| 49 | AZ9114320205 | Option, фланец с торцевыми зубьями ф 165 | |
| 49 | 199012320110 | Фланец | |
| 49 | AZ9128320014 | фланец с зубом в сборе ф 180 | |
| 49 | 190014320261 | Плоский фланец 180мм | |
| 50 | 179000320013 | Гайка | |
| 51 | Q5005055 | Шпилька | |
| 52 | 190003078722 | Прокладка | |
| 52 | 190003070026 | Прокладка | |
| 53 | 199014320053 | Вилка переключения | |
| 54 | 11800320077 | Блок переключения | |
| 55 | 13809320156 | Втулка вала | |
| 56 | 199012320014 | Вилка переключения | |
| 57 | 11800320077 | Блок переключения | |
| 58 | Q2800825 | Болт | |
| 59 | Q340B08 | гайка | |
| 60 | 19901230023 | изогнутая пластина | |
| 61 | 199114320031 | Приводной вал | |
| 62 | 199014320205 | Плоский фланец 165мм | |
| 62 | AZ9114320205 | Option, фланец с торцевыми зубьями ф 165 | |
| 63 | 179000320013 | Гайка | |
| 64 | 190003300036 | шарикоподшипник с глубокой канавкой 6212GB/T276-94 | |
| 65 | Q5005055 | Шпилька | |
| 66 | 190003078772 | Прокладка | |
| 67 | 199012340023 | Ведущий вал левый | |
| 67 | AZ9231340223 | полуось | |
| 68 | 199012340024 | Ведущий вал правый | |
| 68 | AZ9231340224 | полуось | |
| 69 | 190003074340 | Прокладка | |
| 70 | 199014320153 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
