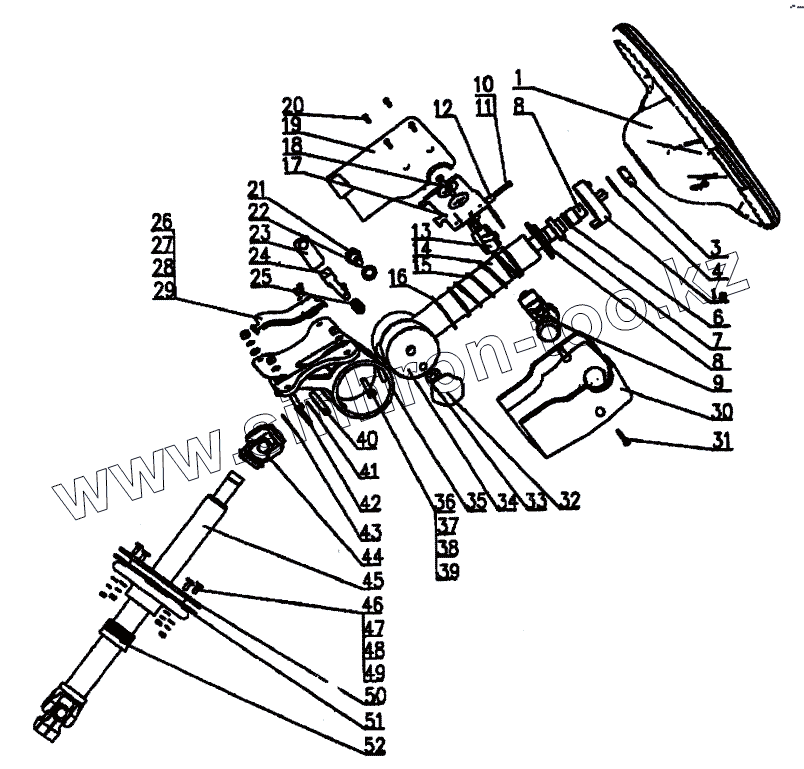

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Механизм привода рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1a
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 AZ9719470100 рулевое колесо
1a WG9130583018 Кольцо
2 AZ9130583024 контактное кольцо
AZ9719470050 AZ9719470050 рулевой вал в сборе с рулевой колонкой
3 Q351B22T15 низкая гайка
4 Q41822 Пружинная шайба
6 Q43125 Пружинное стопорное кольцо
7 AZ9003320012 шарикоподшипник с глубок, канавкой 61905 GB/T276-94
8 AZ9719470053 рулевой вал
9 WG9130583019 Замок зажигания
10 Q150B0530 болт
11 Q340B05 гайка
12 81.95801.0071 Ролик
13 81.46433.0005 Зажим
14 AZ9719470051 втулка рулевого вала
15 AZ9123470129 нажимная пружина
16 AZ9123470130 шайба
17 AZ9100470424 кронштейн
18 Q150B0865 болт
19 AZ9719470041 крышка рулевой колонки (сзади)
20 Q2720412 Болт
21 AZ9719470057 винт ограничения хода
22 Q40316 Пружинная шайба
23 AZ9719470058 упругая прижимная планка
24 AZ9719470055 регулировочно-крепежный болт
25 AZ9123470153 нажимная пружина
26 AZ9719470052 кронштейн крепления пучка проводов
27 Q150B0408 болт
28 Q40304 Пружинная шайба
29 Q40104 Шайба
30 AZ9719470042 крышка рулевой колонки (впереди)
31 Q2714250 Болт
32 AZ9123470150 колесо ручной регулировки
33 AZ9123470155 шайба
34 AZ9719470054 направляющая втулка рулевой колонки
35 AZ9719470056 монтажная опора рулевой колонки
36 Q150B0830 болт
37 Q340B08 гайка
38 Q40308 Пружинная шайба
39 Q40108 Шайба
40 AZ9003320013 шарикоподшипник с глубок.канавкой 61806GB/T276-94
41 Q43130 Стопорное кольцо
42 81.91710.0459 Кольцо
43 Q43042 Пружинное стопорное кольцо
44 AZ9719470043 карданный шарнир
45 AZ9719470044 телескопический рулевой вал
46 Q199B0616 торцевой болт
47 Q340B06 гайка
48 Q40306 Пружинная шайба
49 Q40106 Шайба
