5. Краткое описание балансирной подвески NS-07

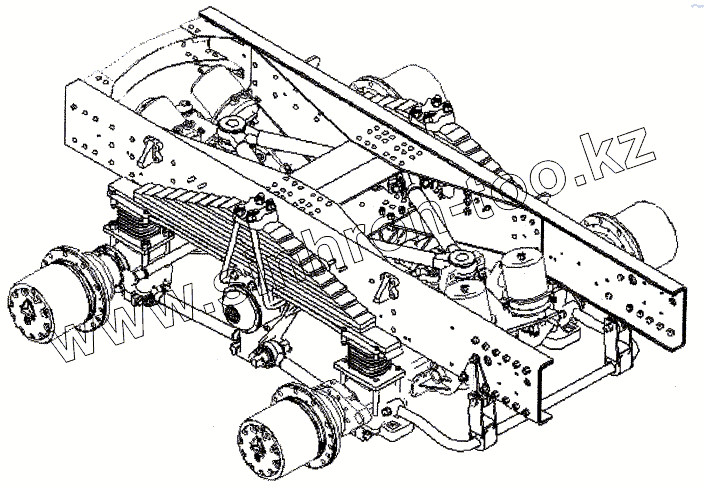

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Краткое описание балансирной подвески NS-07

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано Howo Howo A7 8x4 Howo cnhtc-huaxin (2010) Sinotruck (полный) Sinotruk 4x2 Tractor (371) Sinotruk 6x4 Tipper (290) Sinotruk 6x4 Tipper (336) Sinotruk 6x4 Tipper (371) Sinotruk 6x4 Tractor (371) Sinotruk 6x6 Tipper (336) Sinotruk 8x4 Tipper (336) Sinotruk 8x4 Tipper (371) ZZ3327N3647C-N2WA

Схема > Не выбрано Кабина Корпус кабины Приборная панель кабины Шумоизоляционные материалы стандартной кабины Шумоизоляционные материалы длиной и высокой кабины Кожух двигателя и пол длинной и высокой кабины Кожух двигателя и пол стандартной кабины Шумоизоляционные материалы низа кабины Внутренняя обивка крыши кабины Внутренняя обивка кабины Спальное место длинной кабины Спальное место высокой кабины Верний люк кабины Сиденье и ремень безопасности Козырёк противосолнечный стандартной и длинной кабины и вещевой ящик Стекло окон кабины Дверь, стекло и приспособления Замок двери Облицовка Боковые обтекатели и декоративные стойки А Крыло и подножка, крыло кабины Бампер Решетка бампера Зеркало заднего вида Зеркало нижнего вида и зеркало обзора дороги Козырек противосолнечный Передняя подвеска кабины Механизм отопления кабины Механизм отопления кабины Кондиционер Моечный механизм ветрового стекла Стеклоочиститель Механизм опрокидывания кабины Спойлер и обтекатели Автомагнитола Ящик для инструмента длинной и высокой кабины Грузовая платформа Блок цилиндров WD615 Крышка промежуточных шестерен и картер маховика Евро (II) Маслозаливная труба и масляный щуп Блок цилиндров WD615 Вал коленчатый и маховик Поршни и шатуны WD615 Головка цилиндров WD615 Газораспределительный механизм WD615 Водяной насос и вентилятор Масляный насос и масляный фильтр (1) WD615 Масляный насос и масляный фильтр (2) WD615 Топливный насос и шланги высокого давления WD615 Топливные шланги WD615 Муфта топливного насоса Генератор Выпускной коллектор WD615(1) Картер масляный WD615 Впускной коллектор WD615 Компрессор WD615 Цилиндр Коленвал и маховик Поршень и шатун Крышка цилиндра и механизм распределения Впускная и выпускная система Масляный насос и фильтр Компрессор Маслопитание Электрическая система Топливный картер Механизм управления педалью подачи топлива Топливный бак из алюминиевого сплава 350L, 380L Топливный бак из алюминиевого сплава 200L Система охлаждения Приемная труба и глушитель Система воздушного фильма Подвеска двигателя Рама самосвала 4x2 Рама седельного тягача 4x2 Рама автомобиля-тягача 4x2 Рама самосвала 4x2 Рама седельного тягача 6x4 Рама автомабиля-тягача 6x4 Рама автомабиля-тягача с большим межосевым растоянием 6x4 Рама самосвала 8x4 Рама самосвала 8x4 Рама автомабиля-тягача В32/8х4 Кронштейн бампера и переднее буксирное устройство Номер и кронштейн задних фанарей Задний бампер и сцепное устройство Брызговики Седельное устройство 4x2 Седельное устройство 6x4, 6x6, 8x4 Передняя подвеска 4x2, 6x2, 6x4 Передняя подвеска 8x4 Задняя подвеска 4х2 Балансирная подвеска 6x4, 8x4 Передний стабилизатор поперечной устройвости и амортизатор 4x2, 6x4 Передний стабилизатор поперечной устройвости и амортизатор 8x4 Задний амортизатор 4x2 Задний стабилизатор 4x2 Сцепление с диском Ф420 (Ф420 сцепление к WD615.62/87 двигателю, Ф420В сцепление к WD615.69 двигателю) Cцепление с диском Ф430 Cистема управления сцеплением Коробка передач Картер сцепления и корпус коробки передач Fuller Промежуточный вал и шестерня Fuller Вторичный вал, втулка и шестерня Fuller Вал заднеого хода и шестерня Fuller Первичный вал и шестерня Fuller Механизм переключения передач Fuller Механизм управления переключением передач двойной Н Fuller Шестерня привода вспомогательной коробка передач Fuller Выходной вал вспомогательной коробка передач Fuller Сихронизатор Fuller Промежуточный вал вспомогательной коробки передач Fuller Задняя крышка в сборе Fuller Пневмоцилиндр переключения передач в сборе Fuller Коробка передач,сцепление и тормоз Fuller Пневмопровод клапана управления коробки передач Fuller Регулировочный клапан Fuller Пнемопривод механизма переключения коробки передач Fuller Механизм управления сцеплением и тормозом Fuller Пневмопривод коробки передач,сцепления и тормоза Fuller Корпус коробки передач S6—120 Первичный вал, промежуточный вал и шестерни S6-120 Вторичный вал S6-120 Задняя крышка S6-120 Вилка переключения передач S6-120 Боковая крышка и механизм переключения передач S6-120 Корпус коробки передач ZF Картер сцепления ZF Первичный вал, промежуточный вал и шестерня ZF Вторичный вал,синхронизатор и шестерня ZF Вилка переключения передач ZF Крышка переключения передач ZF Механизм переключения передач коробки передач ZF Пневмоуправление вспомогательной коробки коробки передач ZF Корпус вспомогательной коробки коробки передач ZF Шестерня вспомогательной коробки передач ZF Механизм переключения вспомогательной коробки передач ZF Задняя крышка коробки передач ZF Механизм управления переключением коробки передач Кронштейн коробки передач Вал привода заднего моста Промежуточный приводный вал Передняя ось в сборе Передняя балка с поворотным механизмом 8x4 Тормоз жесткого переднего моста Поперечная тяга рулевого механизма жесткого переднего моста Балка переднего ведущего моста Механизм привода переднего ведущего моста Бортовой планетарный редуктор переднего ведущего моста Поворотный кулак переднего ведущего моста Тормоз переднего ведущего моста Механизм централизованной подачи воздуха 4x4, 6x6 Поперечная тяга рулевого механизма Корпус раздаточной коробки Корпус раздаточной коробки с межосевым дифференциалом VG1200 Крышка раздаточной коробки Крышка раздаточной коробки с блокировкой Система шестерен раздаточной коробки Система шестерен раздатки с блокировкой Подвеска раздаточной коробки Механизм переключения передач раздатки Пневматическая система переключения передач раздатки Коробка отбора мощности Пневмопривод КОМ Задний ведущий мост в сборе Картер задного моста Картер среднего моста Механизм привода заднего моста Механизм привода среднего моста Задний тормоз Задний тормоз Задний ведущий мост в сборе HOWO Картер заднего моста HOWO Картер среднего моста HOWO Механизм привода заднего моста HOWO Механизм привода среднего моста HOWO Тормоз заднего моста Механизм привода рулевого управления Гидроусилитель рулевого механизма 4x2, 6x4 Гидроусилитель рулевого механизма 6x2 Гидроусилитель рулевого механизма 8x4 Рулевая тяга 4x2, 6x2, 6x4 Рулевая тяга 8x4 Устройство привода тормозов из кабины Тормозные агрегаты передней части шасси Тормозные агрегаты задней части шасси Соединительные элементы трубопровода Соединительные элементы трубопровода Соединительные элементы трубопровода Схема привода межколесной блокировки диффренциала Схема привода блокировки диффренциала 2 мостов STEYR Схема привода блокировки диффренциала 1 мостов Схема подключения пневматического сигнала Схема подключения верхнего звукового сигнала низких частот Смеха пневмопривода сцепления и тормоза Крепление ресивера селельного тягача I Крепление ресивера автомобиля-тягача I Крепление ресивера седельного тягача II Крепление ресивера 20Л Крепление ресивера седельного тягача III Комбинированная панель приборов главной элетрической цепи CAN Бравый блок управления, реле и предохранитель Панель переключателей и прикуриватель Электрооборудование кабины Электрооборудование кабины Пучки проводов электропроводки Осветительные приборы Акуммулятор и выключатель массы Отсек для акуммулятора Кроштейн запасного колеса Колесо и шина Инструменты Краткое описание балансирной подвески NS-07 Схема заднего навесного устройства балансирной подвески NS-07 Схема соединения балансирной подвески NS-07 и V-образного реактивного рычага Схема балансирной подвески NS-07 и оси в сборе Схема заднего стабилизатора балансирной подвески NS-07 в сборе

Позиция на иллюстрации	Заводской номер детали		Название детали
1	AZ9231330468		картер среднего моста ST 16 (колея 1800)
1	WG9231330105		вентиляционная пробка
2	AZ9231330469		картер заднего моста ST 16 (колея 1800 )
2	WG9231330106		шланг
3	AZ9231330568		картер среднего моста ST 16 (колея 1850)
3	WG9100360303		Пружинный тормозной цилиндр
4	AZ9231330569		картер заднего моста ST 16 (колея 1850)
4	WG9632360001		камера тормоза (рычаг длинной в 85)
5	AZ9761330565		картер заднего моста Н\У1697(колея 1850)
5	WG9000360108		Пружинный тормозной цилиндр
6	Q151B2040TF2		болт
6	AZ9761330665		картер заднего моста HW1697 (колея 1850)
7	AZ9231330950		картер среднего моста (QT) (колея 1850)
8	AZ9231330948		картер заднего моста (QT) ((колея 1850)
9	AZ9231330947		картер среднего Mocra(QT)( (колея 1800)
10	AZ9231330945		картер заднего моста (QT) ((колея 1800)
11	AZ9231330920		картер среднего моста ( литейный мост, колея 1850)
12	AZ9231330918		картер заднего моста(литейный мост, колея 1850)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
