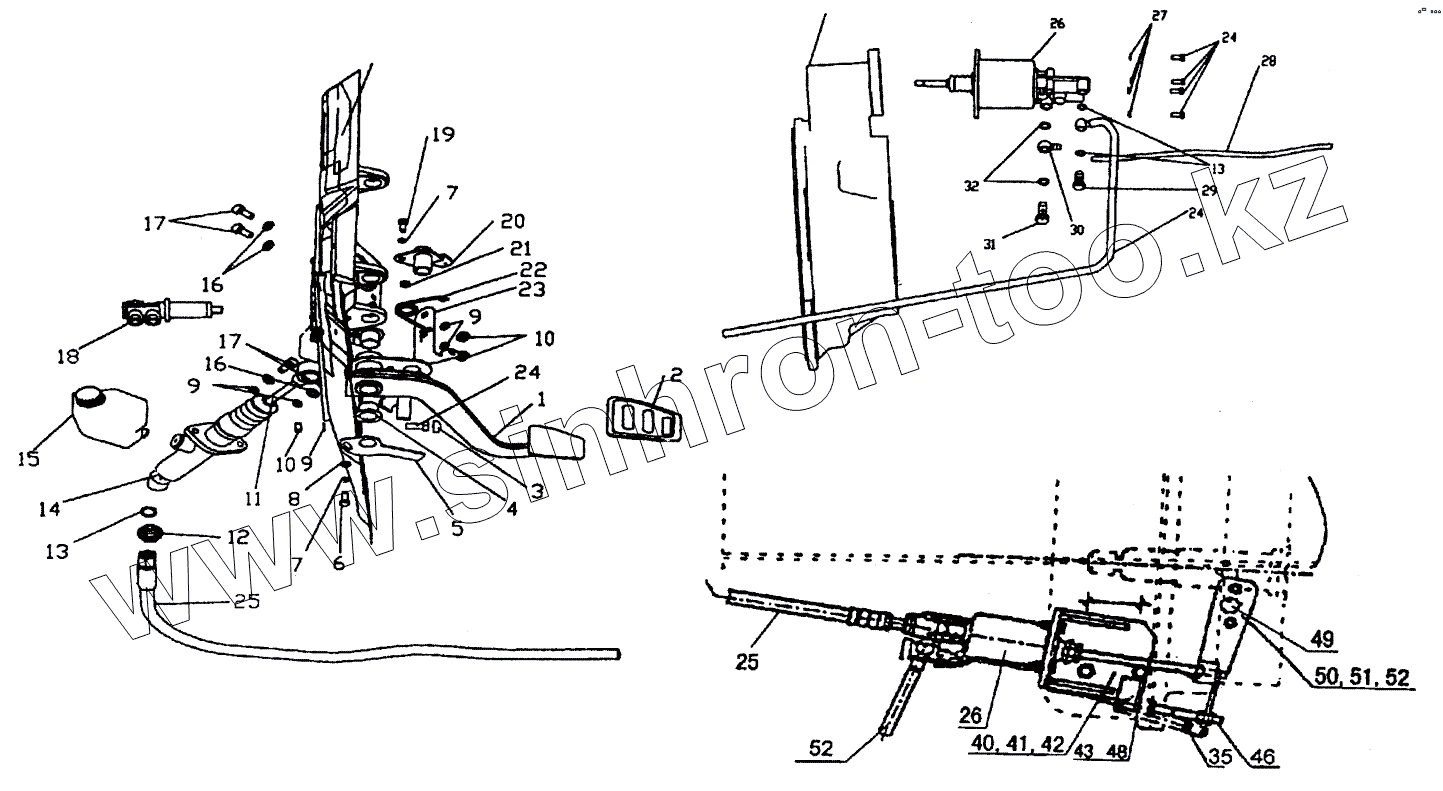

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin. Cистема управления сцеплением
1
1
2
3
4
5
6
7
7
8
9
9
9
10
10
11
12
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
24
25
25
25
25
26
26
26
26
26
27
28
29
30
31
32
40
41
42
43
46
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AZ9719360050 | AZ9719360050 | кронштейн | |
| AZ9719360051 | AZ9719360051 | вал в сборе | |
| 1 | AZ9719230070 | педаль сцепления в сборе | |
| 1 | AZ9719230045 | педаль сцепления в сборе | |
| 2 | AZ9123230226 | резиновая накладка педали | |
| 3 | AZ9123360067 | ограничитель | |
| 4 | AZ9719360060 | самосмазывающаяся втулка | |
| 5 | AZ9719230019 | кронштейн-ограничитель | |
| 6 | Q15080620 | болт | |
| 7 | Q40306 | Пружинная шайба | |
| 8 | Q40106 | Шайба | |
| 9 | Q40308 | Пружинная шайба | |
| 10 | Q340808 | гайка | |
| 11 | AZ9719230016 | толкатель главного цилиндра сцепления в сборе | |
| 12 | AZ9160230092 | штуцер | |
| 13 | Q72314T5F | уплотняющая шайба | |
| 14 | WG9719230015 | Цилиндр привода | |
| 15 | WG9719230014 | Бачок жидкости сцепления | |
| 16 | Q40108 | Шайба | |
| 17 | Q15080820 | болт | |
| 18 | WG9719230011 | управляющий тормозной клапан на сцеплении | |
| 19 | Q15080615 | болт | |
| 20 | AZ9719230012 | кронштейн в сборе | |
| 21 | Q340806 | гайка | |
| 22 | AZ9719230009 | оттяжная пружина | |
| 23 | AZ9719230007 | опора пружины | |
| 24 | Q150130830 | болт | |
| 25 | WG9123230026 | Шланг высокого давления | |
| 25 | WG9632230010 | Шланг высокого давления | |
| 25 | WG9719230027 | Шланг высокого давления | |
| 26 | WG9114230018 | Рабочий цилиндр | |
| 26 | WG9114230023 | Рабочий цилиндр | |
| 26 | WG9114230029 | Рабочий цилиндр | |
| 26 | WG9719230030 | усилитель сцепления | |
| 27 | Q41208 | Шайба | |
| 28 | 190003179781 | Пластмассовая трубка (L=1м) | |
| 29 | 90003962621 | Пустотелый болт | |
| 30 | WG99100270119 | Соединительный шланг | |
| 31 | 190003962627 | Пустотелый болт | |
| 32 | Q72316T5F | уплотняющая шайба | |
| 40 | AZ9114230016 | кроншштейн усилителя сцепления | |
| 41 | Q15181425 | болт | |
| 42 | Q40314 | Пружинная шайба | |
| 43 | 12054230100 | Пружина | |
| 44 | AZ9114230039 | опора пружины | |
| 45 | Q15080825 | болт | |
| 46 | Q340808 | гайка | |
| 47 | Q40108 | Шайба | |
| 48 | Q40308 | Пружинная шайба | |
| 49 | 199112230033 | Выжимной вал | |
| 50 | AZ9114230004 | рычаг выключения | |
| 51 | Q40310 | Пружинная шайба | |
| 52 | Q3401310 | гайка | |
| 53 | AZ160230272 | ограничительный болт | |
| 54 | Q41810 | Шайба | |
| 55 | Q3401310 | гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
