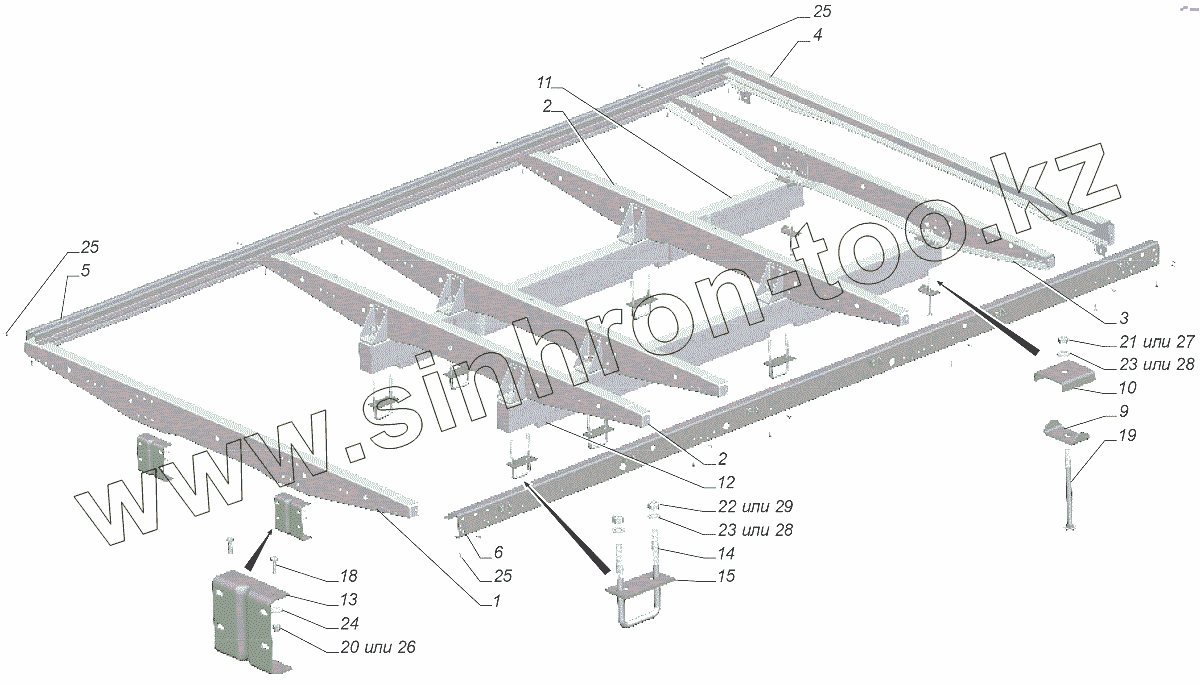

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60. С41R11-8501012 Каркас основания

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
9
10
11
12
13
14
15
18
19
20
21
22
23
23
24
25
25
25
26
27
28
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 3307-8501310-50 Балка поперечная передняя
2 53-27-8501340 Балка поперечная средняя
3 3307-8501350-50 Балка поперечная задняя
4 С41R11-8501358 Усилитель основания задний
5 С41R11-8501386 Усилитель боковой правый
6 С41R11-8501387 Усилитель боковой левый
9 53-8501030 Скоба продольного бруса
10 53-8501038 Подкладка задней поперечной балки
11 3307-8501054-50 Брус продольный правый
12 3307-8501055-50 Брус продольный левый
13 3307-8501056-50 Подкладка
14 3307-8501072-50 Стремянка крепления поперечных балок
15 53-27-8501074 Подкладка стремянок крепления балок
18 201458-П29 Болт М8-6gх25 ОСТ 37.001.123-96
19 45 9382 0089 Болт М10-6gх150
20 45 9563 1305 Гайка М8
21 292208-31 Гайка
22 45 9563 1310 Гайка М12х1,25
23 252007-П29 Шайба 12 ОСТ 37.001.144-96
24 252038-П29 Шайба 8 ОСТ 37.001.144-96
25 252706-П29 Заклепка
26 292206-31 Гайка
27 292208-51 Гайка
28 293015-11 Шайба
29 292213-51 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
