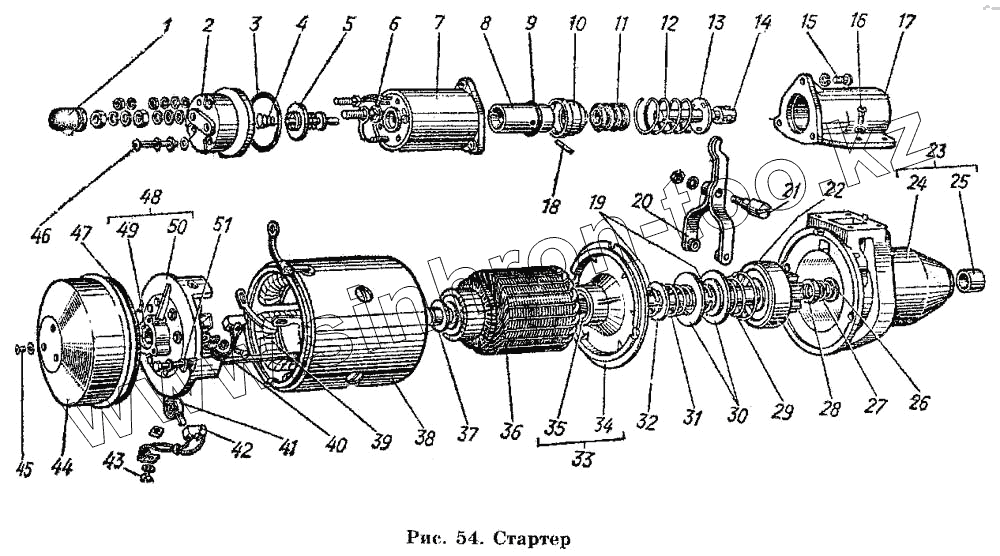

Каталог запасных частей к технике: ГАЗ-53 А. Стартер
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230-3708180 | СТ230-3708180 | Вывод в сборе | |
| 201416-П29 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| СТ230А-3708830 | СТ230А-3708830 | Ярмо в сборе | |
| 252154-П2 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 4Н65Г | 4Н65Г | Шайба | |
| СТ230А-3708800 | СТ230А-3708800 | Реле стартера в сборе | |
| СТ230-3708600 | СТ230-3708600 | Привод в сборе | |
| СТ230-3708102 | СТ230-3708102 | Полюс | |
| СТ230А-3708101 | СТ230А-3708101 | Корпус | |
| СТ230-3708220 | СТ230-3708220 | Коллектор в сборе | |
| СТ230-3708120 | СТ230-3708120 | Катушки полюсов правые в сборе | |
| СТ230-3708150 | СТ230-3708150 | Катушки полюсов левые в сборе | |
| СТ230-3708104 | СТ230-3708104 | Изоляция проводов | |
| СТ230А-3708824 | СТ230А-3708824 | Заглушка | |
| 251261-П2 | 251261-П2 | Гайка М6 | |
| СТ230-3708183 | СТ230-3708183 | Колпачок резиновый вывода | |
| 1 | СТ230-3708184 | Наконечник резиновый | |
| 2 | СТ230А-3708890 | Крышка реле в сборе | |
| 3 | СТ230А-3708809 | Кольцо уплотнительное | |
| 4 | СТ230-3708867 | Пружина плунжера | |
| 5 | СТ230-3708860 | Плунжер в сборе | |
| 6 | СТ230-3708832 | Болт контактный | |
| 8 | СТ230А-3708812 | Якорь | |
| 9 | СТ230А-3708808 | Кольцо уплотнительное | |
| 10 | СТ230А-3708816 | Фланец | |
| 11 | СТ230А-3708803 | Сильфон | |
| 12 | СТ230А-3708804 | Пружина якоря реле | |
| 13 | СТ230А-3708814 | Шайба упорная | |
| 14 | СТ230А-3708811 | Тяга | |
| 15 | М6х14.58.016 | Винт | |
| 16 | 2М6х20.58.016 | Винт | |
| 17 | СТ230А-3708805 | Основание реле | |
| 18 | СТ230А-3708818 | Штифт | |
| 19 | СТ230-3708602 | Кольцо пружинное | |
| 20 | СТ230-3708020 | Рычаг включения привода в сборе | |
| 21 | СТ230-3708014 | Ось рычага | |
| 22 | СТ230-3708610 | Муфта привода в сборе | |
| 23 | СТ230А-3706400 | Крышка со стороны привода в сборе | |
| 24 | СТ230А-3708401 | Крышка со стороны привода | |
| 25 | СТ230-3708402 | Вкладыш СП138-88 | |
| 26 | СТ230-3708005 | Шайба | |
| 27 | СТ230-3708007 | Кольцо замковое | |
| 28 | СТ230-3708004 | Кольцо упорное | |
| 29 | СТ230-3708603-А | Пружина | |
| 30 | СТ230-3708601 | Втулка отводки | |
| 31 | СТ230-3708604 | Пружина | |
| 32 | СТ230-3708606 | Чашка | |
| 33 | СТ230-3708050-А | Подшипник в сборе | |
| 34 | СТ230-3708051 | Держатель подшипника | |
| 35 | СТ230-3708052 | Вкладыш | |
| 36 | СТ230-3708200 | Якорь стартера в сборе | |
| 37 | СТ230-3708009 | Шайба регулировочная | |
| 38 | СТ230А-3708100 | Корпус в сборе | |
| 39 | СТ230.3708110 | Катушки возбуждения в сборе | |
| 40 | СТ230-3708003 | Шпилька стяжная | |
| 41 | СТ230-3708304 | Пружина щетки | |
| 42 | ФЭ3599164-01 | Щетка | |
| 43 | 2М5х10.58.016 | Винт щетки | |
| 44 | СТ230-3708041 | Кожух защитный | |
| 45 | 2М4х8 | Винт | |
| 46 | 2М5х30.58.016 | Винт | |
| 47 | СТ230-3708042 | Кольцо уплотнительное | |
| 48 | СТ230-3708300 | Крышка со стороны коллектора в сборе | |
| 49 | СТ230-3708302 | Вкладыш | |
| 50 | СТ230-3708301 | Крышка со стороны коллектора | |
| 51 | СТ230-3708001 | Шайба специальная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
