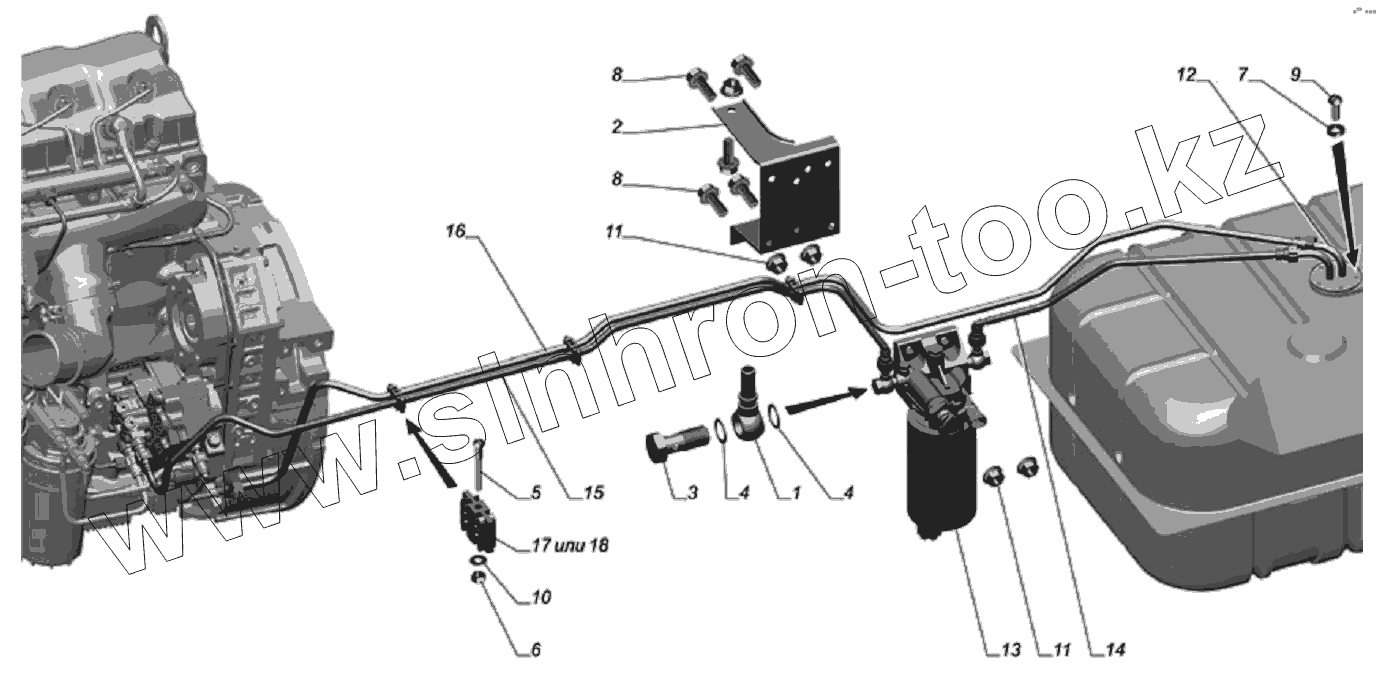

Каталог запасных частей к технике: ГАЗ-33106 Евро 3. Установка топливопроводов 33106-1104001

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

8

9

10

11

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	33106-1104193		Угольник поворотный под быстросъем
2	33104-1104077		Кронштейн
3	560.1104111		Болт-штуцер
4	542.1104123		Прокладка
5	220063-П29		Винт М4х38
6	250462-П29		Гайка М4-6Н ОСТ 37.001.124-93
7	293196-П		Шайба 5,5 ГОСТ 11371-78
8	45 9376 1167		Болт М10-6gх35
9	45 9432 1080		Винт М5-6g12
10	45 9811 1254		Шайба 5
11	45 9955 1821		Гайка
12	33106.1104012		Фланец забора и слива топлива с фильтром под быстросъем
13	FH21045		Фильтр предварительной очистки топлива
14	33106.1104080		Трубка подачи топлива от бака
15	33106.1104085		Трубка подачи топлива от фильтра
16	33106.1104188		Трубка слива топлива от двигателя
17	31105.1104146		Скоба
18	056080.001		Скоба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
