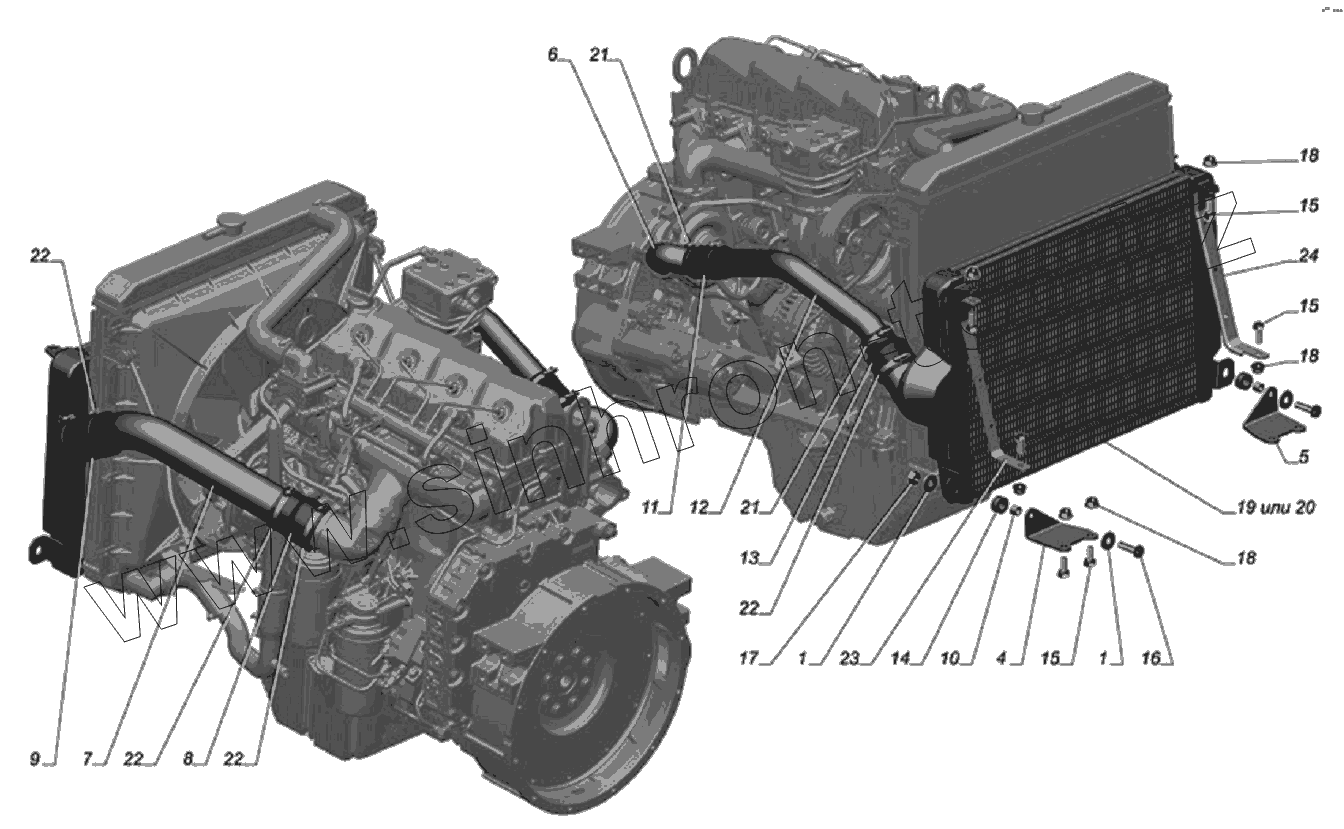

Каталог запасных частей к технике: ГАЗ-33106 Евро 3. Установка охладителя наддува 33106-1172001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
18
18
19
20
21
21
22
22
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 293288-П29 Шайба 8,5
4 33104-1172062 Кронштейн правый
5 33104-1172063 Кронштейн левый
6 33106-1172066 Патрубок нагнетательный
7 33106-1172073 Труба выходная
8 33106-1172090 Муфта 70х75
9 33106-1172100 Рукав 3-70х80-0,25
10 5441.1172101 Втулка
11 330208-1172407-01 Рукав 3-50х60-0,25
12 33106-1172511 Труба нагнетательная
13 33106-1172783 Муфта 50х70
14 20-1703045 Подушка
15 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
16 201458-П29 Болт М8-6gх25 ОСТ 37.001.123-96
17 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
18 45 9955 1819 Гайка М6-6Н
19 А055.00.000 Охладитель наддува
20 ЛР33104.1172012 Охладитель
21 TORRO50-70/9C7W3WF Хомут с пружинной вставкой
22 TORRO70-90/9C7W3WF Хомут с пружинной вставкой
23 33104.1013062 Кронштейн масляного радиатора правый
24 33104.1013063 Кронштейн масляного радиатора левый
