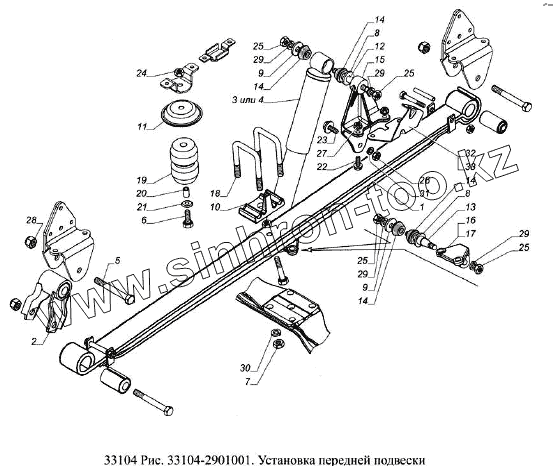

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3. Установка передней подвески
/66.gif)
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
29
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33104-2902010 | Рессора передняя в сборе | |
| 2 | 33104-2902463 | Серьга с шарниром | |
| 3 | 3308-2915006 | Амортизатор задней подвески | |
| 3 | 4301-2915006 | Амортизатор задней подвески | |
| 4 | 3308-2915006 | Амортизатор задней подвески | |
| 4 | 4301-2915006 | Амортизатор задней подвески | |
| 5 | 291156-П29 | Болт М16х1,5-6gх115 | |
| 6 | 291554-П29 | Болт М12х1,25-6gх38 | |
| 7 | 292873-П29 | Гайка М16х1,5-4Н6Н | |
| 8 | 293403-П29 | Шайба 14,5 | |
| 9 | 293496-П29 | Шайба 19,5 | |
| 10 | 3302-2902412 | Накладка передней рессоры | |
| 11 | 3302-2902632 | Чашка буфера | |
| 12 | 52-2905418-А | Палец крепления амортизатора верхний | |
| 13 | 52-2905472-01 | Палец крепления амортизатора нижний | |
| 14 | 52-2905486 | Втулка проушины амортизатора передней подвески | |
| 15 | 33104-2905541 | Кронштейн амортизатора верхний | |
| 16 | 33104-2905510 | Кронштейн амортизатора нижний правый | |
| 17 | 33104-2905511 | Кронштейн амортизатора нижний левый | |
| 18 | 3221-2912408 | Стремянка рессоры | |
| 19 | 14-2912622 | Буфер передней рессоры | |
| 20 | 14-2912626 | Втулка буфера | |
| 21 | 13-3003088 | Шайба | |
| 22 | 45 9377 1165 | Болт | |
| 23 | 45 9377 1262 | Болт М12х35 | |
| 24 | 250515-П29 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 25 | 250559-П29 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 26 | 250514-П29 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 27 | 45 9955 1821 | Гайка | |
| 28 | 45 9565 1314 | Гайка М16х1,5 крепления болтов крепления поворотных кулаков с эксцентриковой шайбой к стойке и болтов крепления поворотных кулаков к стойке | |
| 29 | 252158-П2 | Шайба 14Л ОСТ 37.001.115-75 | |
| 30 | 252139-П2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 31 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 32 | 33104-1302039 | Кронштейн тяги левый | |
| 33 | 33104-1302038 | Кронштейн тяги правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
