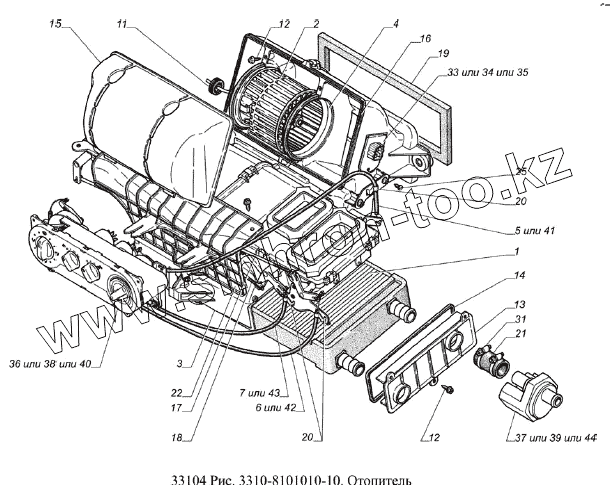

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3. Отопитель
/165.gif)
1
2
3
4
5
5
6
6
7
7
11
12
12
13
14
15
16
17
18
19
20
20
21
22
25
31
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
42
42
43
43
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3310-8101056 | Радиатор отопителя с прокладкой | |
| 2 | 3310-8101178 | Электродвигатель отопителя с фланцем | |
| 3 | 3310-8101200 | Корпус отопителя | |
| 4 | 3310-8101394 | Патрубок вентилятора | |
| 5 | НПОС.8109101 | Тяга | |
| 5 | КДБА.8109101 | Тяга | |
| 6 | НПОС.8109102 | Тяга | |
| 6 | КДБА.8109102 | Тяга | |
| 7 | КДБА.8109103 | Тяга | |
| 7 | НПОС.8109103 | Тяга | |
| 11 | 12-3717035 | Втулка уплотнительная | |
| 12 | 3302-6840066 | Винт | |
| 13 | 3310-8101128 | Крышка радиатора | |
| 14 | 3310-8101159 | Уплотнитель крышки радиатора | |
| 15 | 3310-8101418 | Крышка вентилятора | |
| 16 | 3310-8101421 | Уплотнитель крышки вентилятора | |
| 17 | 3310-8101788 | Рейка заслонки распределителя | |
| 18 | 3310-8101790 | Рейка заслонки вентилятора | |
| 19 | 3310-8101890-01 | Уплотнитель отопителя передний | |
| 20 | 3302-8109198 | Зажим оболочки | |
| 21 | 3310-8120034 | Шланг | |
| 22 | 3310-8109140 | Кожух защитный | |
| 25 | 240817-П29 | Винт М4х10 ОСТ 37.001.188-81 | |
| 31 | 45 3114 9907 | Хомут 20-32 | |
| 33 | 172.3729 | Резистор добавочный | |
| 33 | 171.3729-01 | Резистор добавочный 171.3729-01 | |
| 33 | 171.3729 | Резистор добавочный | |
| 34 | 171.3729-01 | Резистор добавочный 171.3729-01 | |
| 34 | 171.3729 | Резистор добавочный | |
| 34 | 172.3729 | Резистор добавочный | |
| 35 | 171.3729-01 | Резистор добавочный 171.3729-01 | |
| 35 | 172.3729 | Резистор добавочный | |
| 35 | 171.3729 | Резистор добавочный | |
| 36 | 3310.8109001-02 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 36 | ZZ.3310.8109010-20 | Блок управления ОВУ | |
| 36 | 3310.8109021 | Пульт ОВУ | |
| 37 | КДБА.458121.001 | Кран управления отопителем | |
| 37 | 490-Б-0478 | Кран управления отопителем с электроприводом | |
| 37 | РКНУ.8109030 | Кран управления отопителем | |
| 38 | ZZ.3310.8109010-20 | Блок управления ОВУ | |
| 38 | 3310.8109021 | Пульт ОВУ | |
| 38 | 3310.8109001-02 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 39 | 490-Б-0478 | Кран управления отопителем с электроприводом | |
| 39 | КДБА.458121.001 | Кран управления отопителем | |
| 39 | РКНУ.8109030 | Кран управления отопителем | |
| 40 | ZZ.3310.8109010-20 | Блок управления ОВУ | |
| 40 | 3310.8109021 | Пульт ОВУ | |
| 40 | 3310.8109001-02 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 41 | КДБА.8109101 | Тяга | |
| 41 | НПОС.8109101 | Тяга | |
| 42 | КДБА.8109102 | Тяга | |
| 42 | НПОС.8109102 | Тяга | |
| 43 | НПОС.8109103 | Тяга | |
| 43 | КДБА.8109103 | Тяга | |
| 44 | КДБА.458121.001 | Кран управления отопителем | |
| 44 | РКНУ.8109030 | Кран управления отопителем | |
| 44 | 490-Б-0478 | Кран управления отопителем с электроприводом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
