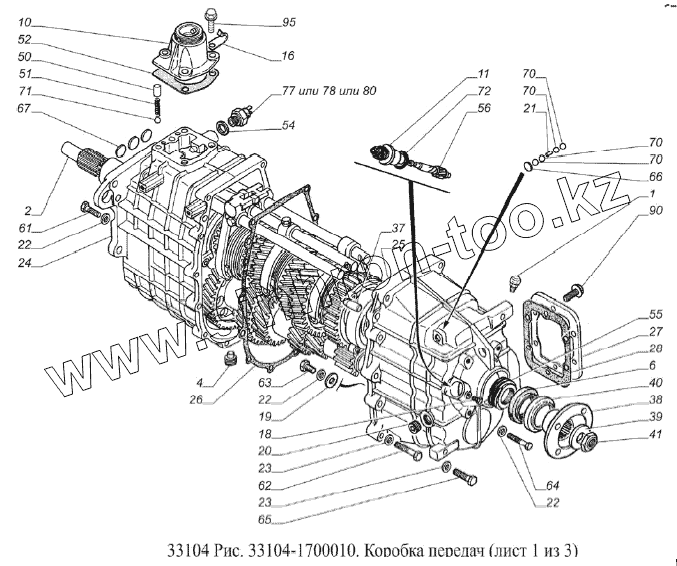

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
6
10
11
16
18
19
20
21
22
22
22
23
23
24
25
26
27
28
37
38
39
40
41
50
51
52
54
55
56
61
62
63
64
65
66
67
70
70
70
70
71
72
77
77
77
78
78
78
80
80
80
90
95
Позиция на иллюстрации Заводской номер детали Название детали
1 298429-П Сапун в сборе К1/8"
2 3309-1701022 Вал первичный с крышкой
3 33104-1701048 Вал промежуточный коробки передач с подшипниками
4 31029-1701098 Пробка магнитная
5 33104-1701100 Вал вторичный в сборе
6 51-1701210-А Манжета в сборе
8 3309-1702023 Шток переключения 1-й передачи и заднего хода с головкой
9 3309-1702055 Шток переключения 2-й и 3-й передач с головкой
10 3309-1702118 Картер рычага переключения передач
11 3310-3802029 Штуцер привода спидометра в сборе
16 51-3724073-Б Скоба крепления проводов
18 290490-П29 Болт М6-6gх12
19 293292-П29 Шайба 8,5
20 296576-П29 Пробка КГ1/2"
21 305453-П Штифт 4,5х16,4
22 4301-1601300 Шайба пружинная коническая
23 4301-1601301 Шайба 10х20 коническая
24 3309-1701015-11 Картер передний коробки передач
25 3309-1701016-01 Картер задний коробки передач
26 3309-1701018 Прокладка картеров
27 3309-1701020 Крышка люка
28 4301-1701021 Прокладка крышки люка
29 3309-1701042 Прокладка крышки первичного вала
30 3309-1701062 Прокладка регулировочная
31 3309-1701063 Прокладка регулировочная
32 3309-1702027-10 Вилка включения 4 и 5 передач
33 3309-1701080 Шестерня промежуточная заднего хода
34 3309-1701090 Ось шестерни заднего хода
35 4301-1701091 Шайба упорная шестерни заднего хода
36 3309-1701148 Кольцо синхронизатора
37 3309-1701167 Штифт центрирующий картеров коробки передач
38 3309-1701240-10 Фланец вторичного вала
39 53А-1701242 Шайба фланца
40 3309-1701244 Заглушка картера
41 52-1701247 Гайка М22х1,5
44 3309-1702019 Болт крепления вилок
45 52-1702097 Предохранитель включений первой и второй передач и заднего хода
46 3309-1702100 Пружина предохранителя 1 передачи и заднего хода
47 3309-1702028 Сухарь вилок переключения передач
48 33104-1702029 Вилка включения 2и3 передач
49 3309-1702060 Шток переключения 4-й и 5-й передач
50 3309-1702089 Заглушка втулки фиксатора
51 4301-1702106 Пружина фиксатора
52 3309-1702131 Прокладка картера рычага
54 21П-3716078-Б Прокладка выключателя света заднего хода
55 33104-3802033-10 Шестерня привода спидометра ведущая
56 33104-3802034-10 Шестерня привода спидометра ведомая
57 3309-1702086 Заглушка каналов предохранителя
58 33104-1701132 Шайба переднего подшипника вторичного вала
59 3309-1702098 Пружина предохранителя 4и5 передач
60 7207А Подшипник 7207А ГОСТ 27365-87
61 200263-П29 Болт М8-6gх35 ОСТ 37.001.122-96
62 200320-П29 Болт М10-6gх55 ОСТ 37.001.122-96
63 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
64 201468-П29 Болт М8-6gх50 ОСТ 37.001.123-96
65 201505-П29 Болт М10-6gх45 ОСТ 37.001.123-96
66 260305-П29 Заглушка 16
67 260309-П29 Заглушка 24 ОСТ 37.001.173-82
70 296870 Шарик
71 306203-П Шарик Б11,112-200
72 3309-3802074 Кольцо 022-026-25-2-2
75 64706 Подшипник ГОСТ 520-89
75 64706 Подшипник ГОСТ 520-89
75 64706Е Подшипник роликовый радиальный без колец
76 264706 Подшипник ГОСТ 520-89
77 ФИЖМ.642241.004 Выключатель света заднего хода ВЗХ-6
77 ЫШ3.609.016 Выключатель света заднего хода (В14.3710)
77 642247 Выключатель света заднего хода
78 ЫШ3.609.016 Выключатель света заднего хода (В14.3710)
78 642247 Выключатель света заднего хода
78 ФИЖМ.642241.004 Выключатель света заднего хода ВЗХ-6
79 64706Е Подшипник роликовый радиальный без колец
79 64706 Подшипник ГОСТ 520-89
80 ФИЖМ.642241.004 Выключатель света заднего хода ВЗХ-6
80 642247 Выключатель света заднего хода
80 ЫШ3.609.016 Выключатель света заднего хода (В14.3710)
90 45 9376 1163 Болт М10х25
95 45 9376 1167 Болт М10-6gх35
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
