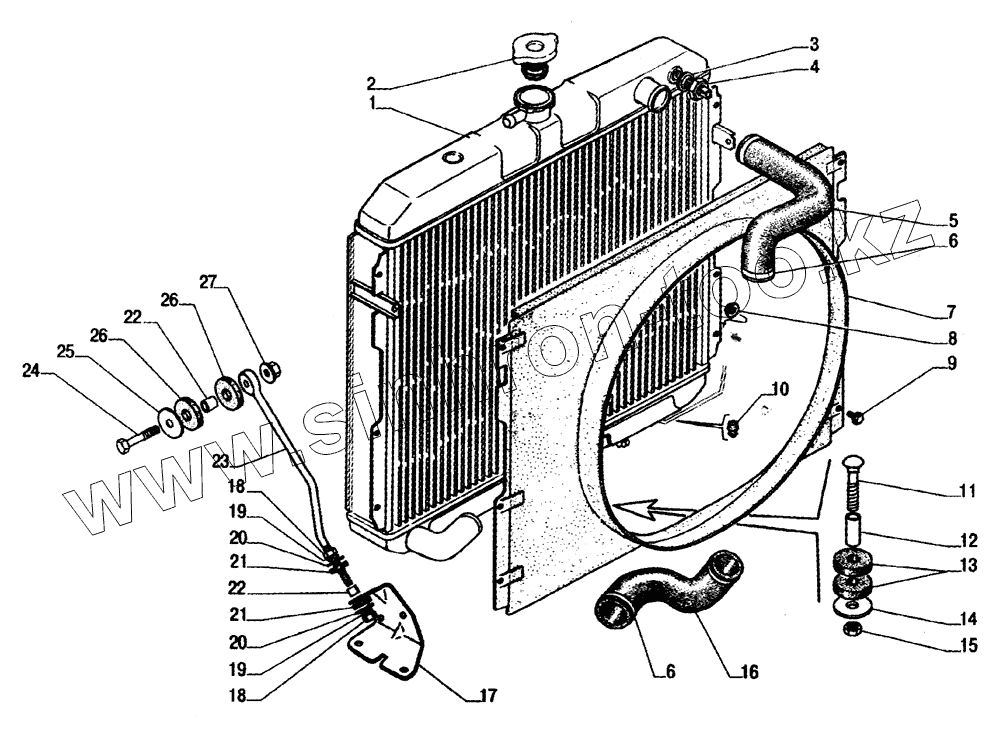

Каталог запасных частей к технике: ГАЗ-33104 Валдай. Установка системы охлаждения, радиатор
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33104-1301010-30 | Радиатор | |
| 2 | 24-1304010 | Пробка радиатора в сборе | |
| 3 | 297282-П29 | Прокладка в сборе | |
| 4 | 661.3710 | Термореле включения электровентилятора | |
| 5 | 33104-1303010 | Шланг | |
| 6 | 00.10.00-04 | Хомут 40-56 ТО17-9-20-98 | |
| 6 | 00.78.00-02 | Хомут 44-56 ТУ 4599-001-21511064-94 | |
| 7 | 33104-1309011 | Кожух вентилятора | |
| 8 | 4599531818 | Гайка М6 | |
| 9 | 4593761101 | Болт М6х14 | |
| 10 | 4301-6804580 | Буфер подвески сиденья водителя | |
| 11 | 290789-П29 | Болт М10х1х42 крепления радиатора | |
| 12 | 20Ю-1302048 | Втулка | |
| 13 | 21-1302045 | Подушка подвески радиатора | |
| 14 | 293350-П29 | Шайба 12 | |
| 15 | 250613-П29 | Гайка 10х1-6Н | |
| 16 | 33104-1303025 | Шланг | |
| 17 | 33104-1302039 | Кронштейн тяги левый | |
| 17 | 33104-1302038 | Кронштейн тяги правый | |
| 18 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 19 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 20 | 252039-П29 | Шайба 10 ОСТ 37.001.144-96 | |
| 21 | 21-1302094 | Прокладка крепления кронштейна | |
| 22 | 20Ю-1001095 | Втулка прокладки | |
| 23 | 33104-1302035 | Тяга | |
| 24 | 200263-П29 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 25 | 252038-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 26 | 51А-1001094 | Прокладка тяги соединения двигателя с рамой | |
| 27 | 4599531819 | Гайка М8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
