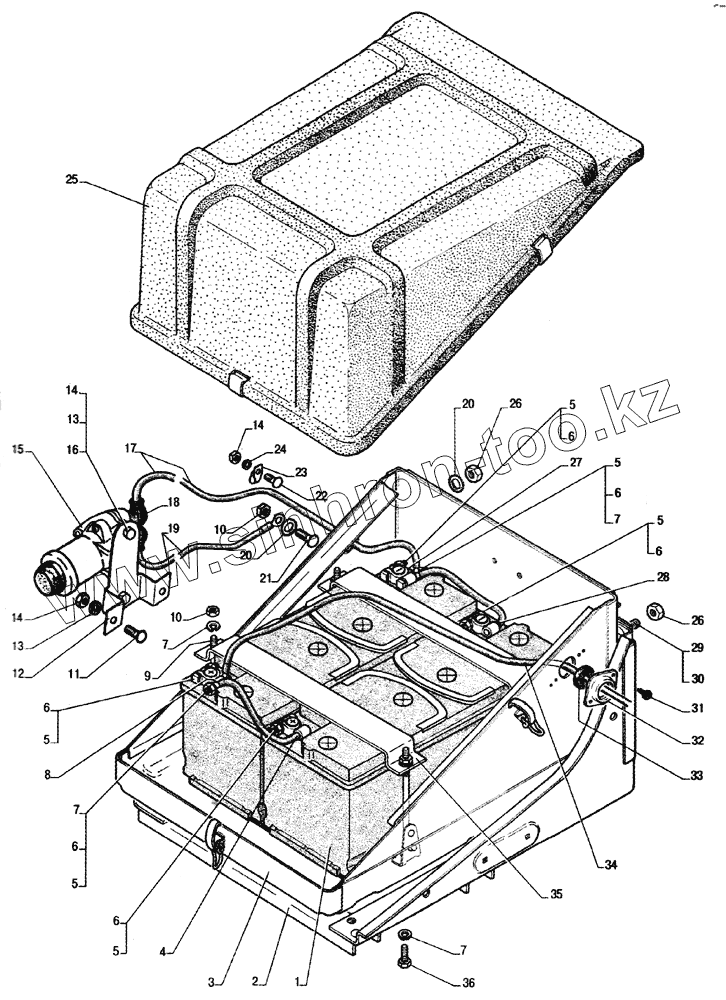

Каталог запасных частей к технике: ГАЗ-33104 Валдай. Установка аккумуляторных батарей
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
9
10
10
11
12
13
13
14
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СТРА.563413.001 | Аккумуляторная батарея 6СТ-110А | |
| 2 | 3301-3703028 | Кронштейн крепления основания | |
| 3 | 4301-3703025-10 | Основание аккумуляторной батареи | |
| 4 | 4301-3724072-10 | Провод | |
| 5 | 290659-П16 | Болт М8-6gх30 | |
| 6 | 45 99524026 | Гайка М8 | |
| 7 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 330701-3724310 | Наконечник | |
| 9 | 53А-3703038 | Стяжка крепления аккумуляторной батареи | |
| 10 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 11 | 210358-П29 | Болт М6-6gх20 ОСТ 37.001.106-75 | |
| 12 | 33104-3737042 | Кронштейн выключателя массы | |
| 13 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 14 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 15 | 1312.3737000 | Выключатель батареи 1312.3737 | |
| 16 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 17 | 33104-3724150-10 | Провод 150 | |
| 18 | 4301-3737084 | Чехол защитный вывода стартера | |
| 19 | 33104-3724065 | Провод 65 на «массу» | |
| 20 | 252193-П29 | Шайба 12 ОСТ 37.001.146-75 | |
| 21 | 210380-П29 | Болт М8-6gх25 | |
| 22 | 290500-П29 | Болт М6-6gх16 | |
| 23 | 21-3713090 | Скоба | |
| 24 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 25 | 4301-3703086 | Крышка аккумуляторных батарей в сборе | |
| 26 | 250514-П29 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 27 | 33078-3724310 | Наконечник | |
| 28 | 4301-3724071-10 | Провод | |
| 29 | 201542-П29 | Болт М12-6gх35 ОСТ 37.001.123-96 | |
| 30 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 31 | 3302-5325400 | Винт самонарезающий для металла и пластмассы | |
| 32 | 11-700786 | Обойма уплотнителя пучка проводов | |
| 33 | 20-3724083 | Уплотнитель | |
| 34 | 33104-3724050-10 | Провод 50 к стартеру | |
| 35 | 33078-3703036 | Планка крепления аккумуляторной батареи | |
| 36 | 201458-П29 | Болт М8-6gх25 ОСТ 37.001.123-96 |
